IF-MIB
if-mib：用于描述网络通用的接口属性
全局节点
ifNumber：接口数目
IF-MIB:ifNumber.0 = INTEGER: 265
snmpwalk -v2c -c xxx x.x.x.x ifnumber
snmpwalk -v2c -cxxx x.x.x.x ifdescr | wc -l
这两个命令获取的数值是一致的，证明vlan接口也算上去吧。
表节点（ifTable）
ifTable：该表用来实现通过接口索引获取接口信息功能。
该表的索引节点是ifindex
-
ifIndex：接口索引
IF-MIB::ifIndex.650 = INTEGER: 650返回的数据类型是整数 -
ifDescr：接口描述
IF-MIB::ifDescr.650 = STRING: GigabitEthernet1/2/2/1返回的是包含接口信息的字符串 -
ifType：接口类型 -
ifMtu：接口mtu -
ifSpeed：接口speed（接口当前带宽）
100000000是100Mb
1000000000是1000Mb -
ifPhysAddress：接口物理地址
IF-MIB::ifPhysAddress.331 = STRING: b4:d7:db:76:88:c3 -
ifAdminStatus：接口默认状态
IF-MIB::ifAdminStatus.110 = INTEGER: up(1)
IF-MIB::ifAdminStatus.111 = INTEGER: down(2) -
ifOperStatus：接口运行状态
IF-MIB::ifOperStatus.110 = INTEGER: up(1)
IF-MIB::ifOperStatus.111 = INTEGER: down(2) -
ifLastChange：接口进入当前运行状态的时间
IF-MIB::ifLastChange.520 = Timeticks: (1878305801) 217 days, 9:30:58.01 -
ifInOctets：入方向报文统计 -
ifInUcastPkts：入方向单播报文统计 -
ifInNUcastPkts：入方向非单播报文统计 -
ifInDiscards：入方向丢包统计 -
ifInErrors：入方向错包统计 -
ifInUnknownProtos：入方向未知协议报文统计 -
ifOutOctets：出方向报文统计 -
ifOutUcastPkts：出方向单播报文统计 -
ifOutNUcastPkts：出方向非单播报文统计 -
ifOutDiscards：出方向丢包统计 -
ifOutErrors：出方向错包统计
表节点（ifXTable）
ifXTable：该表用来实现通过接口名字获取接口信息功能。
该表的索引节点是ifName
-
ifName：接口名字。返回结果和ifDescr一致。 -
ifInMulticastPkts：入方向多播报文统计 -
ifInBroadcastPkts：入方向广播报文统计 -
ifOutMulticastPkts：出方向多播报文统计 -
ifOutBroadcastPkts：出方向广播报文统计 -
ifHCInOctets：入方向报文统计（64位，存的数字更大） -
ifHCInUcastPkts：入方向单播报文统计（64位） -
ifHCInMulticastPkts：入方向多播报文统计（64位） -
ifHCInBroadcastPkts：入方向广播报文统计（64位） -
ifHCOutOctets：出方向报文统计（64位，存的数字更大） -
ifHCOutUcastPkts：出方向单播报文统计（64位） -
ifHCOutMulticastPkts：出方向多播报文统计（64位） -
ifHCOutBroadcastPkts：出方向广播报文统计（64位） -
ifLinkUpDownTrapEnable：接口状态变化告警开关
IF-MIB::ifLinkUpDownTrapEnable.109 = INTEGER: enabled(1) -
ifHighSpeed：接口当前带宽（单位Mb）
IF-MIB::ifHighSpeed.128 = Gauge32: 10000
IF-MIB::ifHighSpeed.325 = Gauge32: 1000 -
ifAlias：接口别名（就是接口的描述，不支持中文，中文显示...)
告警信息
linkDown触发原因
当担任代理角色的SNMPv2实体检测到其某一通信链路的ifOperStatus变量的状态值从其它值变为了down时，系统生成此告警。
linkUp触发原因
当担任代理角色的SNMPv2实体检测到其某一通信链路的ifOperStatus变量的状态值从down变为了其它值时，系统生成此告警。
EtherLike-MIB
用来实现以太接口基本信息的获取，诊断信息收集以及配置系统工作模式的功能。
表节点详细描述：dot3StatsTable
dot3StatsDuplexStatus：当前的双工模式
unknown(1),halfDuplex(2),fullDuplex(3)
ipNetToMediaTable
该表为IPv4地址转换表，用以将IPv4地址映射为物理地址。
该表的索引节点是ipNetToMediaIfIndex、ipNetToMediaNetAddress
-
ipNetToMediaIfIndex：返回接口索引
IP-MIB::ipNetToMediaIfIndex.17415.10.144.103.2 = INTEGER: 17415 -
ipNetToMediaPhysAddress：返回对应的物理地址（mac地址）
IP-MIB::ipNetToMediaPhysAddress.17415.10.144.103.2 = STRING: 34:ce:0:6f:7b:c8 -
ipNetToMediaNetAddress：返回ip地址
IP-MIB::ipNetToMediaNetAddress.17415.10.144.103.2 = IpAddress: 10.144.103.2 -
ipNetToMediaType：arp映射类型
other(1),invalid(2),dynamic(3),static(4)
一些例子
查询半双工的接口
snmpwalk -v2c -c xxx x.x.x.x duplexstatus | grep half
EtherLike-MIB::dot3StatsDuplexStatus.66 = INTEGER: halfDuplex(2)
EtherLike-MIB::dot3StatsDuplexStatus.76 = INTEGER: halfDuplex(2)
# 根据索引查询接口名字
snmpwalk -v2c -c xxx x.x.x.x ifdescr | egrep "\<66\>|\<76\>"
IF-MIB::ifDescr.66 = STRING: GigabitEthernet3/0/12
IF-MIB::ifDescr.76 = STRING: GigabitEthernet3/0/22查询当前速率是100Mb的接口
snmpwalk -v2c -c xxx x.x.x.x ifhighspeed | grep "\<100\>"
IF-MIB::ifHighSpeed.7 = Gauge32: 100
IF-MIB::ifHighSpeed.55 = Gauge32: 100
IF-MIB::ifHighSpeed.56 = Gauge32: 100通过arp表项的ip地址获取对应的接口
snmpwalk -v2c -c xxx x.x.x.x ifDescr.$(snmpwalk -v2c -c xxx x.x.x.x ipNetToMediaIfIndex | grep 192.168.1.1 | awk '{print $NF}')
IF-MIB::ifDescr.17417 = STRING: GigabitEthernet0/0.4090zabbix配置自动发现规则获取接口arp表项

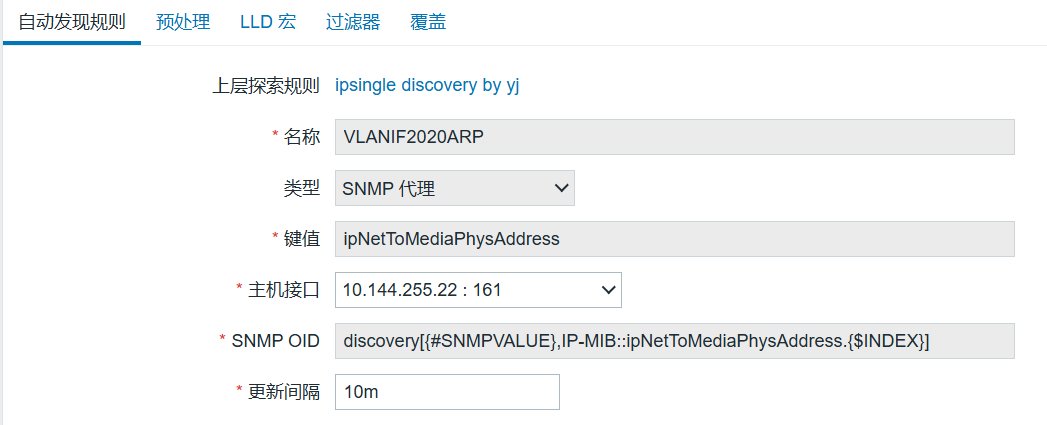

- 自动发现规则配置
{$INDEX}为宏变量，对应接口的ifIndex值（即接口索引）
discovery[{#SNMPVALUE},ipNetToMediaPhysAddress.{$INDEX}]的意思是：
通过接口索引获取到该接口下的arp表项，
arp表项的ip地址依次填入{#SNMPINDEX}中；
arp表项的mac地址依次填入{#SNMPVALUE}中。
测试获取值为：
[{"{#SNMPINDEX}":"10.144.103.2","{#SNMPVALUE}":"34:ce:0:6f:7b:c8"}]

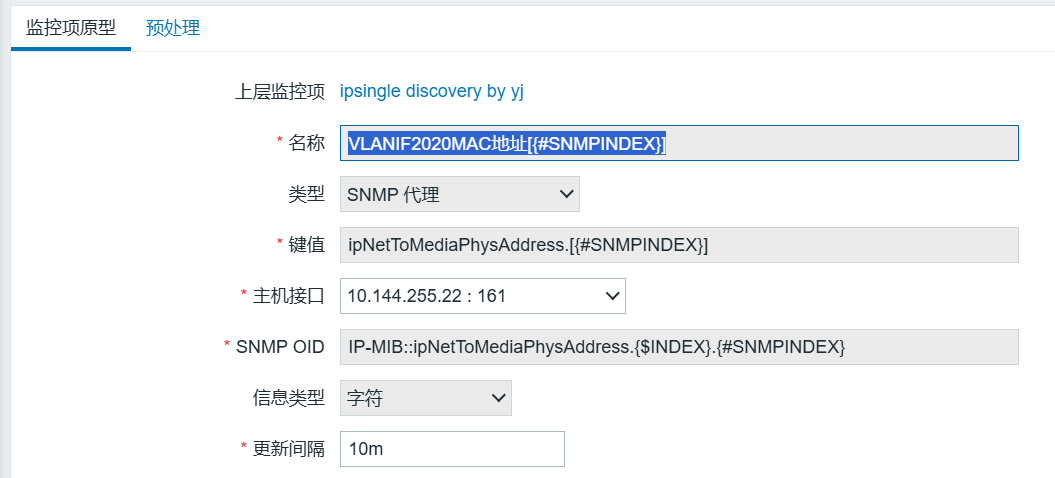

- 监控项原型配置
ipNetToMediaPhysAddress.{$INDEX}.{#SNMPINDEX}
通过上面snmp oid即可获取到对应的mac地址信息。
