EVE-NG

EVE-NG的安装方式

• EVE-NG的安装方式有两种：ISO镜像安装和利用OVA模板导入虚拟机

• 可以将OVA模板文件导入vmware workstation、hyper-v、vsphere esxi等虚拟机中，从而方便快捷地完成ene-ng的安装

eve-ng导入esxi主机

• 在浏览器中登录esxi主机。单击创建/注册虚拟机，打开新建虚拟机向导，在选择创建类型中选择第二个从ofv或ova文件部署虚拟机，单击下一步按钮继续

• 为该虚拟机输入名称，这里可以输入一个名称eve-ng。单击下面的单击以选择文件或拖放选择EVE-ng-172.18.1.18-2.0.4-20-v2.ova文件，单击下一步按钮继续。接下来是选择存储，选择可用空间在200GB以上的存储单元，单击下一步按钮继续

• 接下来是部署选项，在网络映射中选择对应的翁罗，这里默认是vm network，其他也保持默认，单击下一步按钮继续

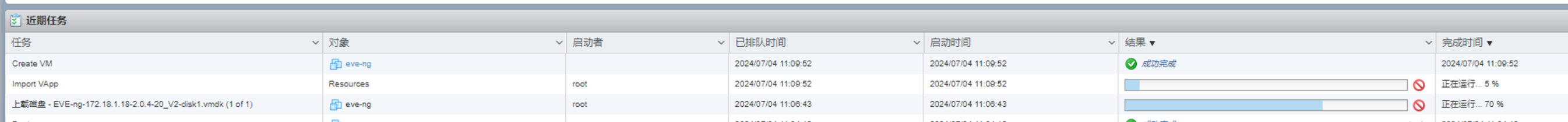

• 接下来是即将完成页面，屏幕提示请勿在部署此虚拟机时刷新浏览器，单击完成按钮开始虚拟机的部署。可以单击近期任务，查看虚拟机的部署进度。因ova文件较大，上传的时间取决于网速。

• 修改IP地址，eve-ng启动成功后，默认的ip地址是172.18.1.18，编辑/etc/network/interfaces文件将ip和gateway修改为实际网络中的ip地址和网关。登录eve-ng的用户名和密码分别为root和eve

• 修改ESXI主机的网络接受混杂模式。ESXI默认每台虚拟机只能有一个mac地址，要把eve-ng中的虚拟设备也连接到真实的网络中，这就需要修改ESXI主机的网络设置。在ESXI对应的网络vm network上单击鼠标右键，选择编辑设置，在弹出的编辑端口组中，展开安全项，混杂模式选择接受。单击保存按钮，这样就完成了ESXI主机网络混杂模式的修改。至此，eve-ng导入ESXI主机成功

eve-ng调优

• 为了使用本书的eve-ng，我们需要修改eve-ng的系统实践，否则开启虚拟设备时，系统会提示eve unlicensed。使用securecrt登录eve-ng虚拟机，输入下面的命令

  timedatectl set-ntp false
  date -s 01/01/2016
  hwclock -w  # 将硬件时钟调整为与当前系统的时钟一致
  timedatectl  # 显示当前的时间和时间设置，验证修改时间已经生效

• eve-ng在启动、关机或重启时，有时会卡住，需要对虚拟机进行关机再开机

• eve-ng成功启动后，在浏览器中输入虚拟机ip地址，可以看到eve-ng登录界面。登录用户名和登录密码分别为admin和eve。管理方式选择native console：这种管理方式需要安装集成客户端软件包。
  安装EVE-NG-Win-Client-Pack.exe，ultravnc：远程控制工具，可实现eve-ng中多数设备的配置和管理。

• C:\Program Files\EVE-NG文件夹有securecrt的注册表文件，双击运行关联securecrt。win10可能还要在设置-->默认应用把telent应用关联到securecrt

• 山石防火墙初始账号和密码都是hillstone，windows 10和windows server 2016中administrator对应的密码是cisco@123

EVE-NG界面

system菜单

在system下有3个子菜单，分别是system status、system log、stop all nodes

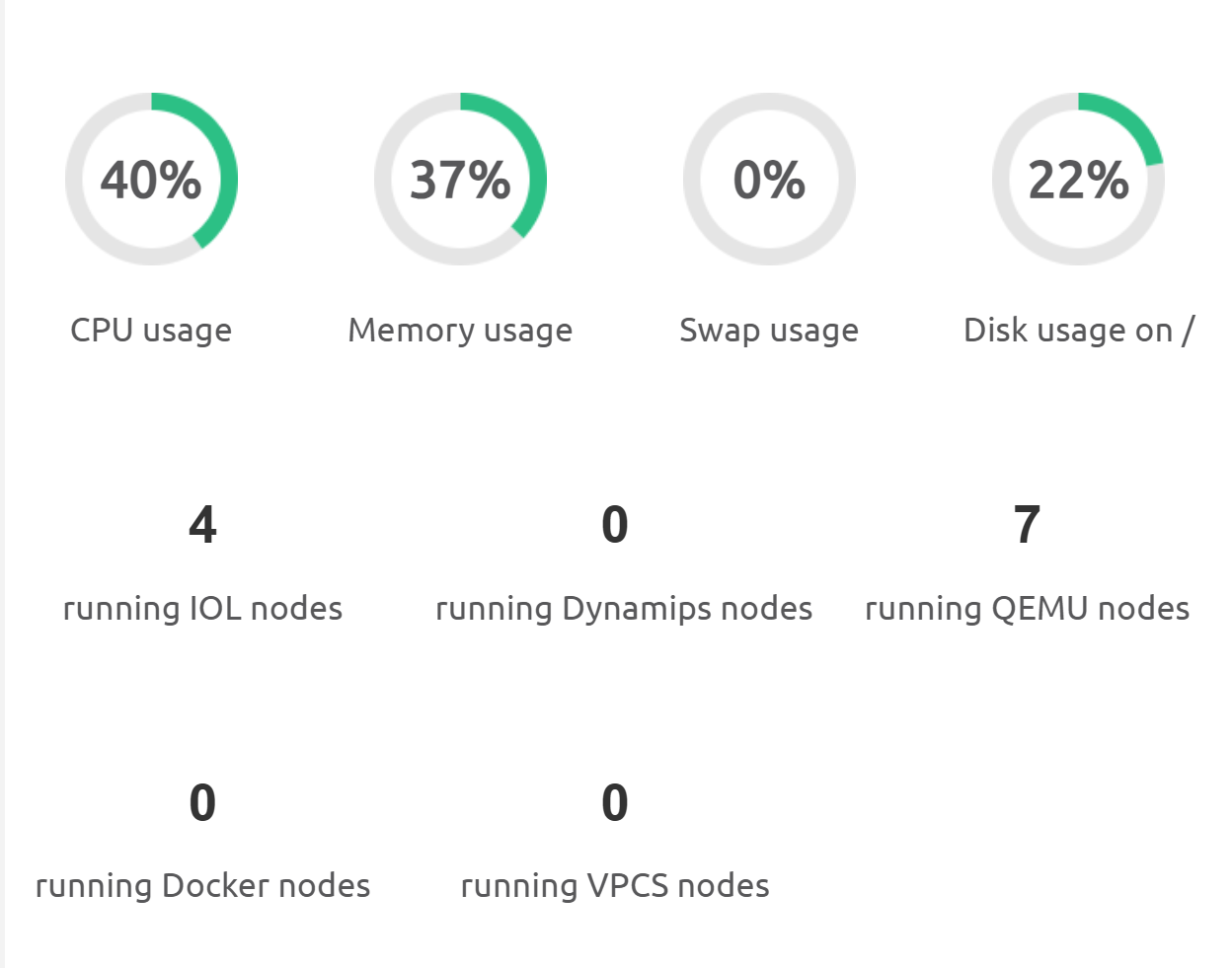

• system status：显示当前cpu、内存、磁盘和交换空间的使用情况.


  • IOL设备有4台（IOL是思科公司内部用来测试IOS的工具软件，用来模拟思考的路由器和交换机）
  • Dynamips设备有0台（Dynamips也是思科设备模拟器，主要用来模拟思考的路由器）
  • QEMU设备有7台（借助于QEMU，eve-ng可以允许更多厂商、更多种类的操作系统）
  • Docker设备有0台（eve-ng集成的linux系统）
  • VPCS设备有0台（eve-ng集成的虚拟PC模拟器，并不是一台完整的PC，主要用来测试网络）

• system logs：显示系统运行的日志信息，有access、api、error、php_errors、unl_wrapper、cpulimit等几个文本格式的日志文件

• stop all nodes：停止所有运行的设备

file manager

file manager有10个子项

• select all：选择所有
• add new lab：新建实验，单击该选项后弹出add new lab对话框
• change item's name：重命名
• move to：移动，比如可以把某个实验拓扑移动到其他文件夹
• delete selected item's：删除选中项
• import：可以导入实验，导入实验的文件格式是.zip格式。导入的实验文件可以包含设备的配置文件（只能是思科路由器和交换机的配置，其他厂家的设备不支持）
• export：可以把选中的实验导出，导出格式是.zip.导出的实验文件也可以包含设备的配置（只能是思科路由器和交换机的配置，其他厂家的设备不支持）
• toggle sortby：排序
• refresh：刷新
• add folder：新建文件夹（目前不支持中文文件夹名）

Running文件夹是一个特殊的文件夹，若某个实验中开启了设备，该实验的名字会同时出现在running文件夹中。

快捷菜单

把鼠标指针移动到左侧，实验快捷菜单会弹出，其中add an object,more actions还有二级子菜单

• add an object添加对象，该菜单用来添加一个对象，它包含一个二级子菜单，可以添加node,network,picture,custom shape,text等

  • node：添加设备节点，也就是eve-ng中的虚拟设备。支持的设备显示蓝色。实验平台已经预先导入了cisco iol,huaweiusg6000v,windows,windows server,h3c vfw1000,h3c vsr2000,h3c vlb1000,h3c vbras1000,hillstone sg6000,drcom.aaa等设备。

  • 如果添加清单中没有的设备，添加1台系统为centos的linux设备。把linux-centos7.3文件夹上传到eve-ng的/opt/unetlab/addons/qemu文件夹下。再次添加节点，就可以添加linux了，该linux系统的登录用户名是root，密码是eve@123

  • 如何添加一台cisco iol的交换机。在template下拉列表选择cisco iol;number of nodes to add字段的默认值是1，选其他可以一次创建多台设备。在image下拉列表中选择镜像；在nmae/prefix中填写设备的名字，如果一次添加多台设备，这里输入的就是前缀，在对设备命名时会在设备前缀的后面加入编号；在icon下拉列表中选择图标；nvram（KB）字段用来配置配置文件的保存空间，ram（KB）字段用来设置内存大小；ethernet portgroups（4 in each）字段用来设置以太网端口组的数量，1个端口组中有4个接口；serial portgroups（4 in each）字段用来设置串口端口组的数量；startup configuration下拉列表用来选择配置文件的加载方式，默认为none（不加载），另一个选项是default（加载），这个选项仅对思考的路由器和交换机有用；delay字段表示延迟多少秒启动；left和top字段用来添加设备所在的坐标。单击save按钮，新设备添加完成

  • network：设置网络类型。bridge，类似傻瓜交换机，可以通过这台傻瓜交换机把多个网络设备链接在一起；nat：提供dhcp功能，链接在该网络的设备可以获得169.254.254.0/24网段的ip地址，并可以访问eve-ng所连的真实网络；cloud0~cloud9分别连接eve-ng的第1块~第10块网卡（如果有的话）

  • picture：添加图片

  • custom shape：添加自定义形状

  • text：添加文本

• nodes（节点），单击快捷菜单中的nodes，configured nodes对话框会弹出，它列出了实验中的所有设备节点。

  • ID：设备的id号，具有唯一性。若删除某个设备，其他设备的id号不会改变
  • name：设备名称
  • template：设备使用的模板名称
  • bootimage：设备使用的镜像文件
  • cpu：设备的cpu数量
  • cpu limit：限制cpu过载
  • idel pc：这个值仅对dynamips模拟的思科路由器有效
  • nvram：保存配置文件的空间大小，单位为KB
  • ram：内存大小，单位为MB
  • eth：以太网端口的数量
  • ser：串口的数量
  • console：管理方式，存在vnc和telnet两种
  • icon：图标
  • startup-config：是否加载保存的配置文件；none为不加载，default为加载
  • actions：start（开启设备）、stop（停止设备）、wipe（清除）、export cfg（导出配置，仅对思科路由器和交换机有效）、interface（显示设备所有接口）、edit（编辑设备）、delete（删除设备）等功能选项。实验拓扑图可以导出/导入，但导出/导入的仅是设备描述，不含设备配置。可以这样理解：设备的配置由两部分组成：最初的模板镜像和后来的修改配置，设备重启时，先加载最初的镜像文件，然后再加载后来的修改配置，后来的修改配置位于临时文件中，wipe的功能相当于是清楚临时文件。

    root@eve-ng:/opt/unetlab/tmp/0/1fd7b2e3-bb69-44cf-900f-302a940b1938# ls
    1 10 11 12 13 2 3

    /opt/unetlab/tmp是临时文件的路径，0是admin用户对应的编号，1fd7b2e3-bb69-44cf-900f-302a940b1938是实验拓扑的uuid，目录下是每个设备的id号，每个id号目录下存放的就是每台设备的临时文件。随着实验的增加，eve-ng磁盘空间会变得越来越大，可以通过下面的命令查看磁盘空间的使用情况

    df -h
    Filesystem                    Size  Used Avail Use% Mounted on
    udev                          7.9G     0  7.9G   0% /dev
    tmpfs                         1.6G   27M  1.6G   2% /run
    /dev/mapper/eve--ng--vg-root  150G   32G  112G  22% /
    tmpfs                         7.9G     0  7.9G   0% /dev/shm
    tmpfs                         5.0M     0  5.0M   0% /run/lock
    tmpfs                         7.9G     0  7.9G   0% /sys/fs/cgroup
    /dev/sda1                     472M   83M  365M  19% /boot

    eve-ng中的磁盘空间消耗起来速度很快，尤其是计算机系统的使用，需要定期在虚拟设备上执行wipe操作，自动清除该设备产生的临时文件。删除某个拓扑图，也会删掉临时目录下拓扑图文件目录。
    设备的id号虽然唯一，但是可在不同时间关联不同的设备，导致临时文件与新添加的设备产生的临时文件冲突，从而无法启动设备。可以通过执行wipe操作来清除临时文件

• network（网络），显示实验中添加的所有网络

• startup-configs(配置)。单击后弹出startup-configs对话框，其中列出来实验中所有思科路由器和交换机的配置情况。启动时加载配置的设备后面的图标显示为on。选择某台设备，会显示该设备的配置文件，可以直接对其进行编辑和保存。思科路由器和交换机配置的加载顺序是这样的：首先加载临时文件中的配置，若执行了wipe操作，则临时文件夹中没有配置可加载；此时需检查启动配置项，将其配置成在default是加载配置（前提是之前导出过配置）。

• configured objects（配置对象），用来编辑添加的文件标签

• more actions（更多动作），可以在拓扑图中选中某台或某几台设备，然后执行开启或关闭等操作。若是想对拓扑中的所有设备进行操作，可以通过more actions来完成

  • start all nodes：开启所有设备
  • stop all nodes：关闭所有设备
  • wipe all nodes：删除所有临时文件
  • console to all nodes：打开所有设备的配置窗口
  • export all cfgs：导出思科路由器和交换机的配置文件
  • edit lab：编辑实验文件
  • set nodes startup-configs to default configset：设备启动时加载导出的配置
  • set nodes startup-configs to none：设备启动时不加载导出的配置
  • delete default starup-cfgs：删除导出的配置文件

• refresh topology（刷新拓扑）

• 滚动条（调整拓扑图的显示比例）

• status（状态），显示实验对自由的占用情况

• lab details（实验细节），显示实验拓扑的uuid号

• close lab（关闭实验），已关闭的实验中若仍有设备在运行，该实验会继续显示在running文件夹中

• lock lab（锁定实验），锁定后，实验拓扑不能编辑

• logout（退出），退出实验

设备间的连线

• 把鼠标指针移动到节点设备上，会出现类似于电源插头的图标，将该图标拖动到要连接的设备上，对话框会弹出，可在其中分别选择2台设备对应的端口。若要删除设备间的连线，可将设备指针移动到线上然后单击鼠标右键，选择delete来删除连线。
  eve-ng有一个特殊设置，即使交换机端口没有链接，端口也是打开up的。可以理解成eve-ng把每一台设备的每一接口都接到了不同的傻瓜交换机上，所有接口总是up的，除非手动关闭。所谓两台设备之间的连线，其实就是用线把两台傻瓜交换机连接起来。

eve-ng磁盘清理

• 在eve-ng中可以使用df -h命令查看磁盘空间的使用情况，建议经常清理临时文件夹，以释放eve-ng的磁盘空间。但事实上，eve-ng虚拟机占用的物理磁盘的空间并没有被释放出来。也就是说，在eve-ng中事实上并不存在的文件却占用着物理的磁盘空间。可以查看esxi2物理机上的data数据存储下的eve-ng目录中的eve-ng.vmdk文件，目前的大小是36.2GB
