两种连接方式

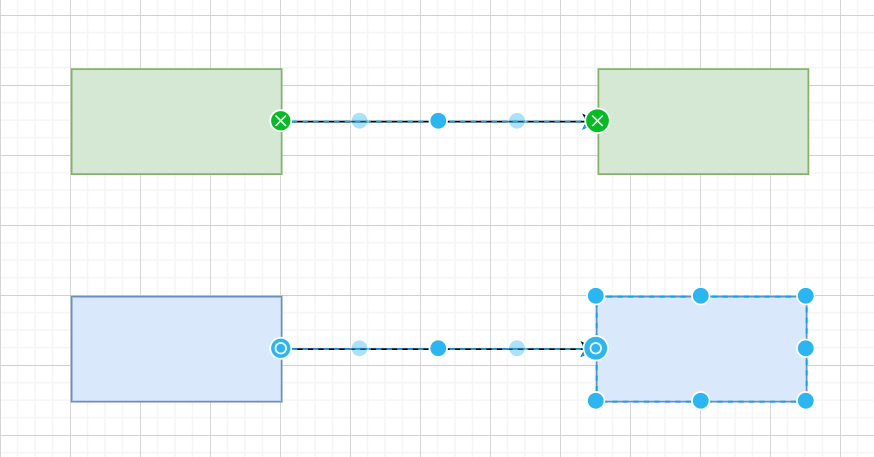

用箭头连接图形时，会有两种连接点：
固定的连接点和浮动的连接点，
固定的连接点呈现绿色，浮动的连接点呈现蓝色
移动图形位置，固定的连接点是锁死的，而浮动的连接点会随着图形相对位置的变化而变动，并且始终保持最短路线
连接图形时，从绿色的连接点向往拖曳，会得到一个固定的连接点，同样指向目标图形的绿色连接点，也会得到固定的连接点。
- 点击蓝色箭头自动连接附近的图形
- 双击连接线可以添加文本
从悬浮的蓝色箭头向外拖曳，会得到一个浮动的连接点。同样鼠标直接指向目标图形，当边框呈现蓝色阴影时，也会得到浮动的连接点。
当然，如果想让一端为浮动连接，另一端为固定连接，也是可以的。
当我们明白了这两种连接方式的区别，移动图形时，就不会为箭头的变化感到迷惑了。
容器与成组
容器是drawio中的一个重要的概念，它的作用是封装子流程。当流程图非常复杂时，可以将属于某个环节的流程进行封装，以此起到简化流程的作用。
选中单个图形，使用快捷键ctrl+G，会将图形转换为容器，容器的左上角会出现一个可折叠的标记。接着将其他图形拖入容器中，拖入时容器边框会有紫色的阴影提示。
需要注意的是，当选中多个图形时，使用快捷键ctl+G，结果是将元素合并成组。
同样的快捷键在不同条件下功能不同。
通用图形的创建
- 点击左侧的图形
- 拖曳左侧的图形到画布
- 在画布的空白处双击
- 在现有的图形上点击蓝色的箭头选择
拖曳新图形到原有图形出现刷新图标会替换原有图形
