一致性使技术图表更易于阅读

一致的形状尺寸

一致的大小有助于我们在阅读图表时进行模式匹配。通过几个步骤，使图表中相同类型的所有元素也具有相同的大小

1. 选择要使用的大小的源形状，然后单击格式面板的调整图形选项卡中的复制大小
2. 选择要调整大小的形状，然后单击粘贴大小

所选形状的高度和宽度现在将与你复制的形状匹配，即使它们是不同的形状。

一致的形状、颜色和样式

就像你对相同类型的对象或步骤使用相同的形状一样，你应该使用相同的形状样式。使用颜色编码或形状轮廓样式为图表添加含义时，请确保相同的含义适用于整个图表。

1. 选择具有要使用的样式的形状。
2. 在格式面板的样式选项卡中，选择复制样式
3. 选择要应用样式的所有形状。
4. 在格式面板的样式选项卡中，选择粘贴样式以使所选的形状保持一致样式。

提示：选择形状或连接线，然后单击格式面板的样式选项卡中的设置默认样式。你添加到绘图画布的每个后续形状或连接线都将使用该默认样式。

一致的连接器样式和箭头

使用不同的连接线颜色或样式来指示不同的分组。

重新设置多个选定连接器的样式

1. 右键单击绘图画布以显示上下文菜单，并点击选择边线以选择所有连接器。或者，安装shift并单击要包含的每个连接器。

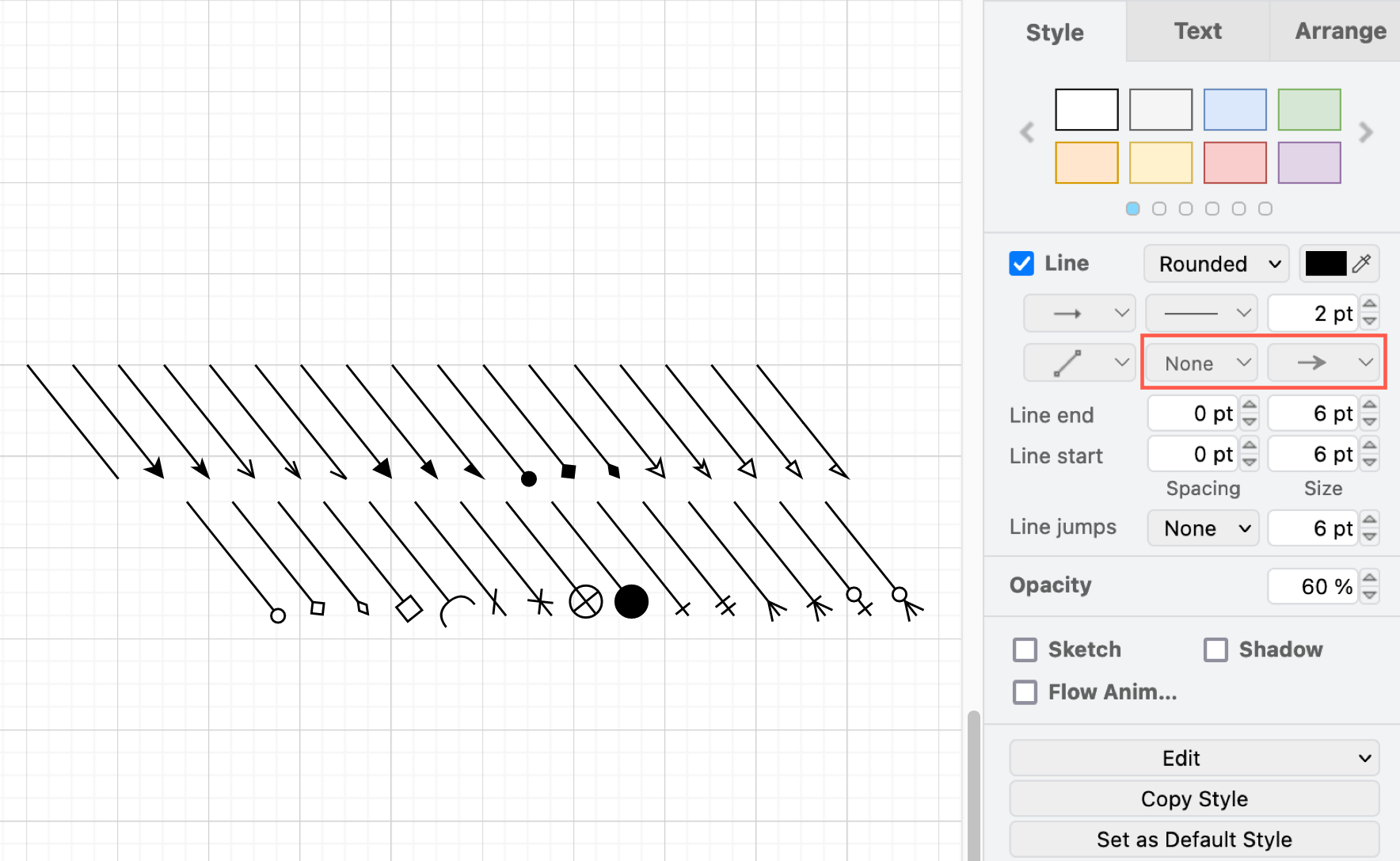

2. 选择要用于所有选定连接器的箭头、线性和粗细。

一致的定位

一般来说，人类天生就喜欢对称和有序的设计。一致对齐的图表更容易被大脑处理。

例如，整齐排列且等间距的流程步骤可确保不会混淆必须实施的顺序。分组设备之间的空间可以直观地表明它们位于不同的子网中。

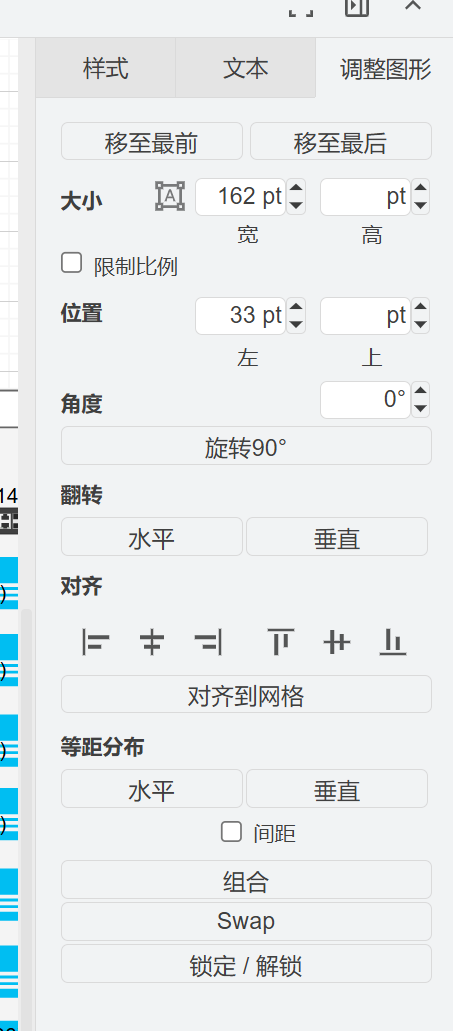

选择多个形状，并使用格式面板的调整图形选项卡中的对齐工具，只需单击几下即可隔开和对其形状。

一致的标签

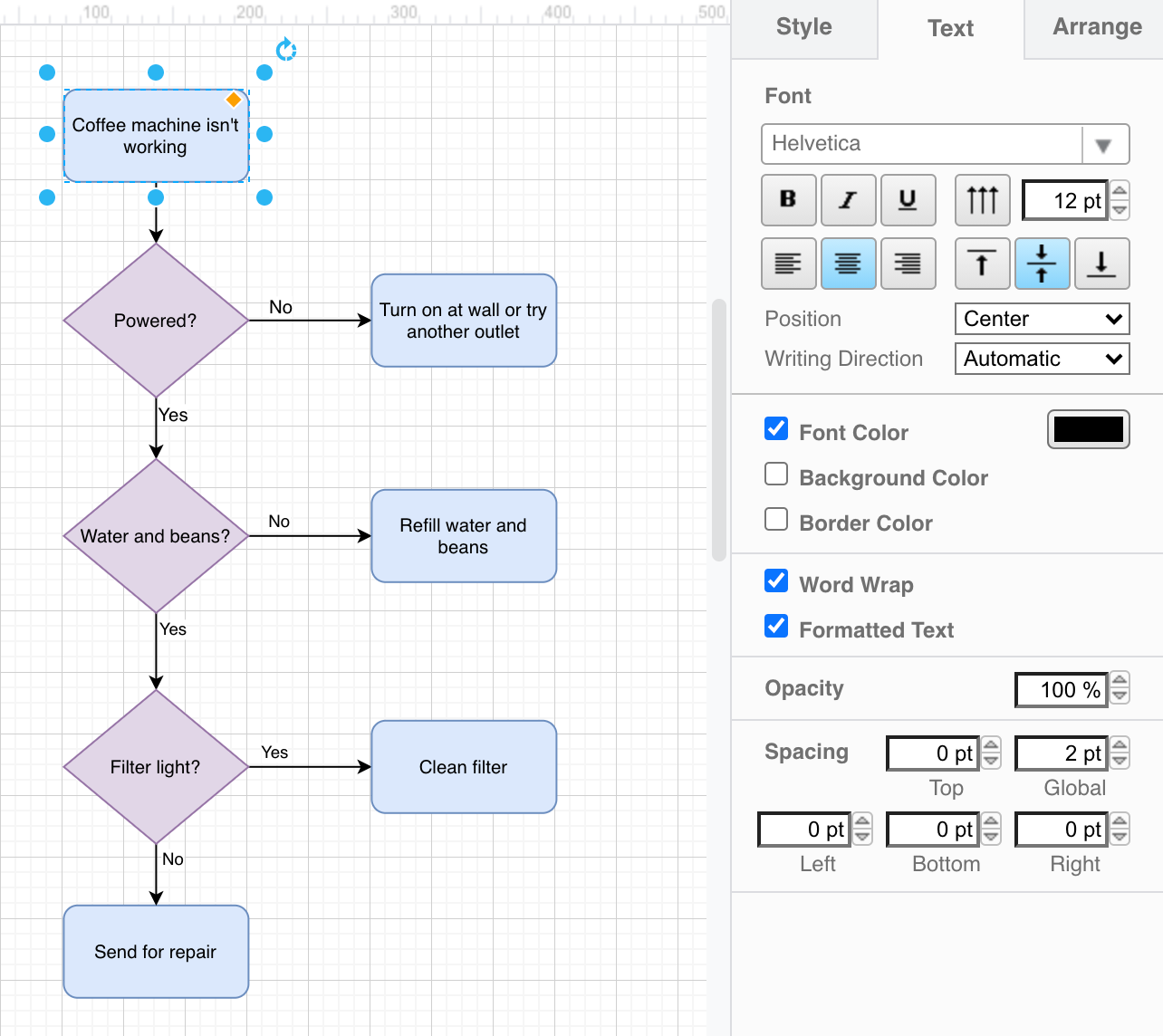

通过格式面板的文本选项卡使用一致的字体、字体大小、文本样式（斜体、粗体）、间距和标签位置。保持文本尽可能简洁和准确。
