网络图

使用容器创建网络区域

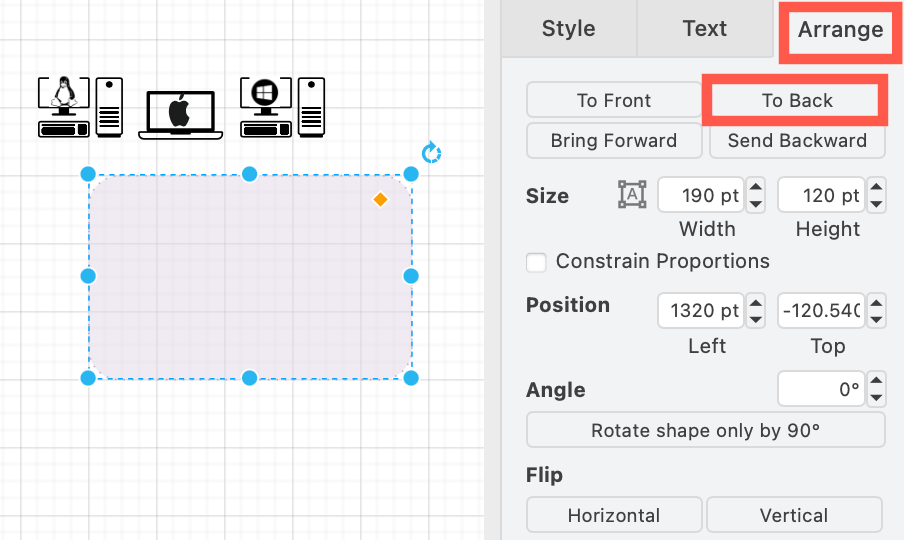

1. 在绘图画布上放置矩形形状。选择后，单击移至最后在调整图形选项卡中。

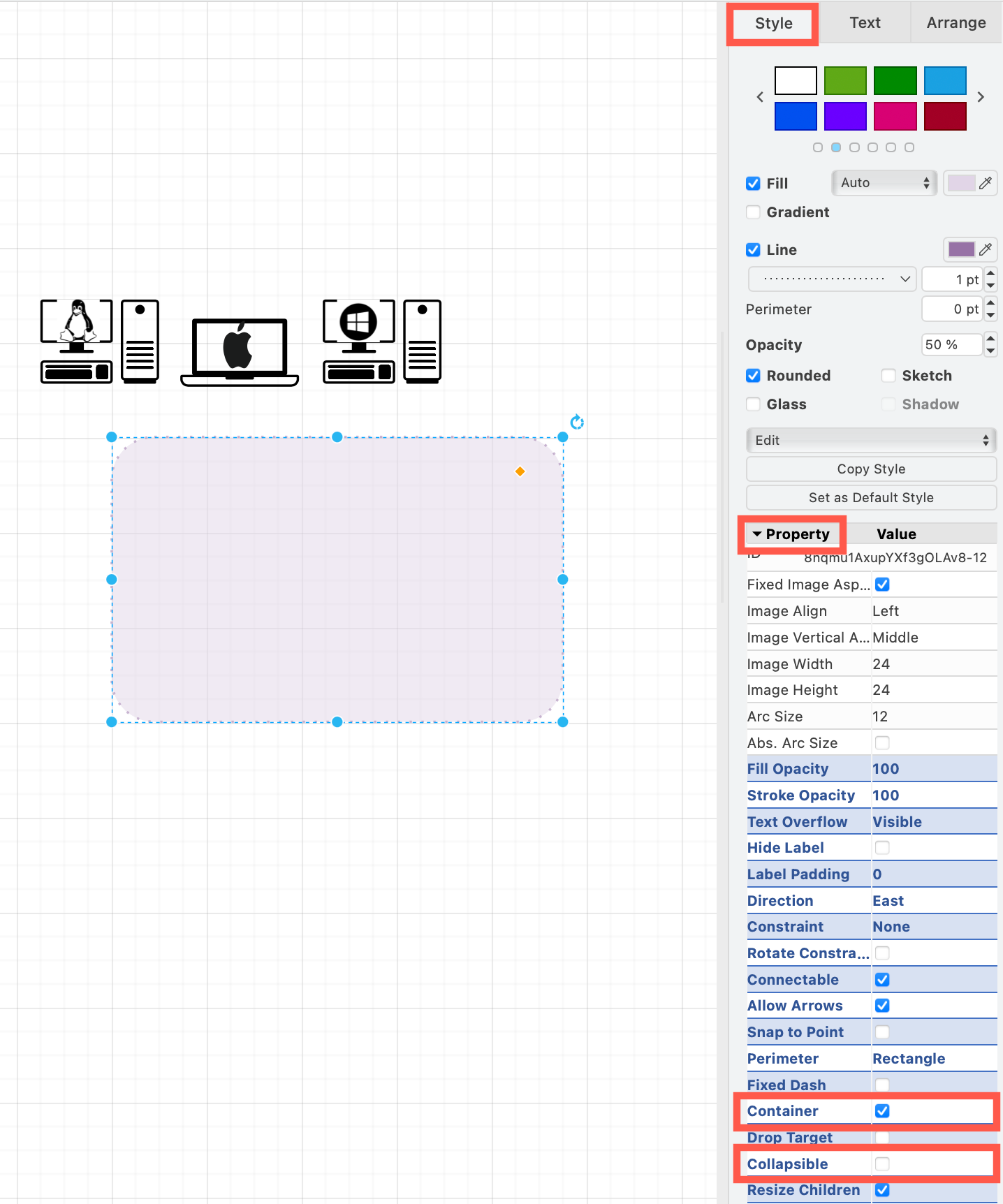

2. 选择矩形区域形状，展开格式面板的样式选项卡中的属性并启用Container复选框。确保Collapsible复选框未启用，以始终保持展开状态。

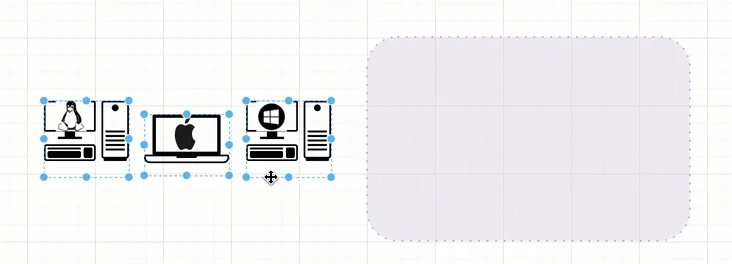

3. 将属于该区域的设备拖动到矩形上，并在其轮廓为紫色（浅色模式）或绿色（深色模式）时将其放下。

现在你可以移动容器并调整其大小，其内部的设备将随之移动和调整大小

使用智能IP标签的占位符

你可以在容器区域上使用shape属性来分配子网地址，然后在设备标签中使用占位符。当你将设备从一个区域移动到另一个区域时，其标签将自动更新

1. 右键单击容器形状，然后选择编辑数据。

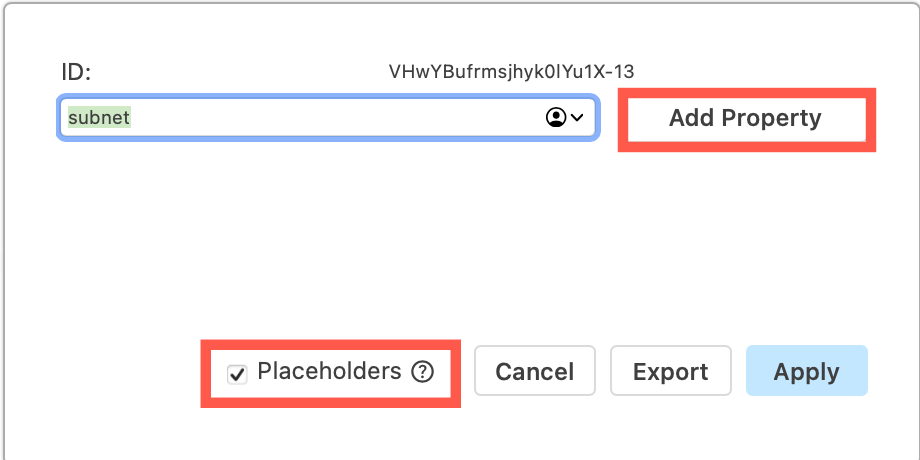

2. 输入形状属性的名称，然后单击添加属性并启用占位符复选框

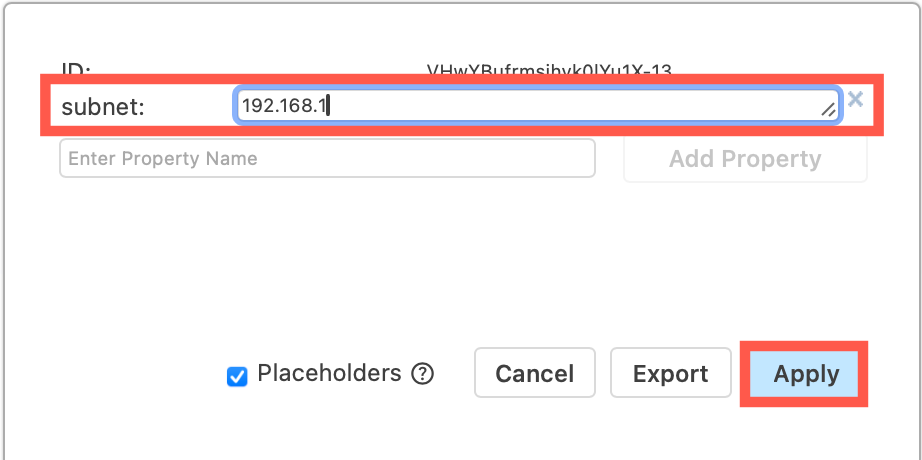

3. 输入形状属性的值，然后单击应用。

4. 对于区域中的每个形状，右键单击并选择编辑数据，启用占位符复选框，然后单击应用。

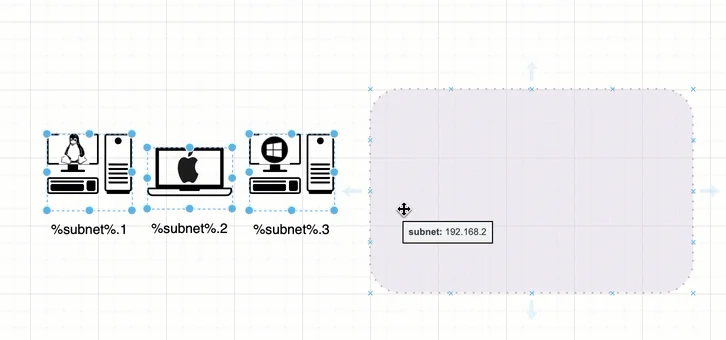

5. 双击形状并键入容器区域的属性名称并用百分比字符%括起来以添加占位符。你可以在占位符之前或之后添加其他文本。在此示例中，标签写入%subnet.4，将显示为192.168.1.4

提示：更改容器的属性，其所有设备的标签将自动更新。
