连接线是将形状连接在一起的线条，一端或两端可能有也可能没有箭头。
在图表中，连接器提供上下文信息，显示图表中的各种形状和实体如何相关。
连接器用于相关信息和系统进行分组，显示信息流和控制，并指定UML图中函数和系统之间的复杂关系。
提示：连接器也称为线条或边缘。draw.io中一些影响连接器的属性在定义连接器样式时使用术语边缘。

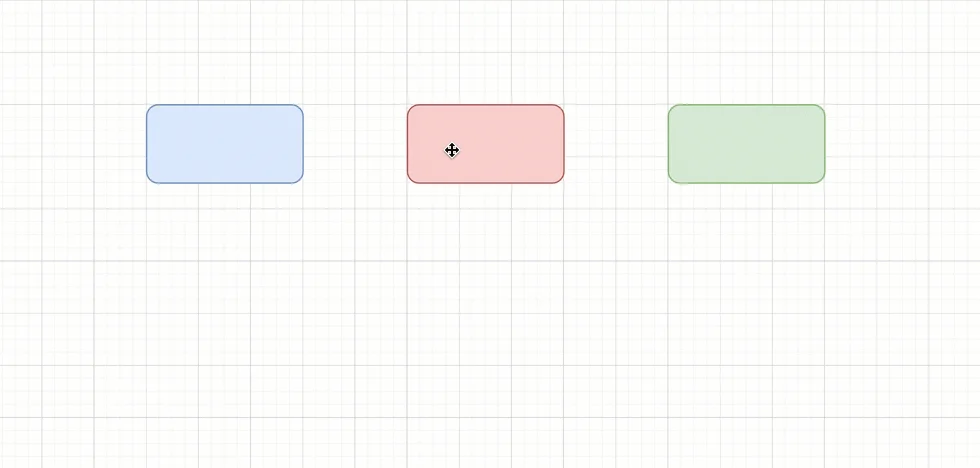

浮动和固定连接器
draw.io中有两种主要类型的连接器。
- 浮动连接器：当你在绘图画布上移动它们时，这些连接器会在形状的周边移动，或者更改连接器所采用的路线
- 固定连接器：这些连接器将保持附加到形状上的固定点，即使你在绘图画布上移动形状也是如此。
连接器可以是固定的，一段是浮动是浮动的，也可以是两端相同类型的连接。
在形状之间绘制连接线
在draw.io中，有几种不同的方法可以绘制连接器。

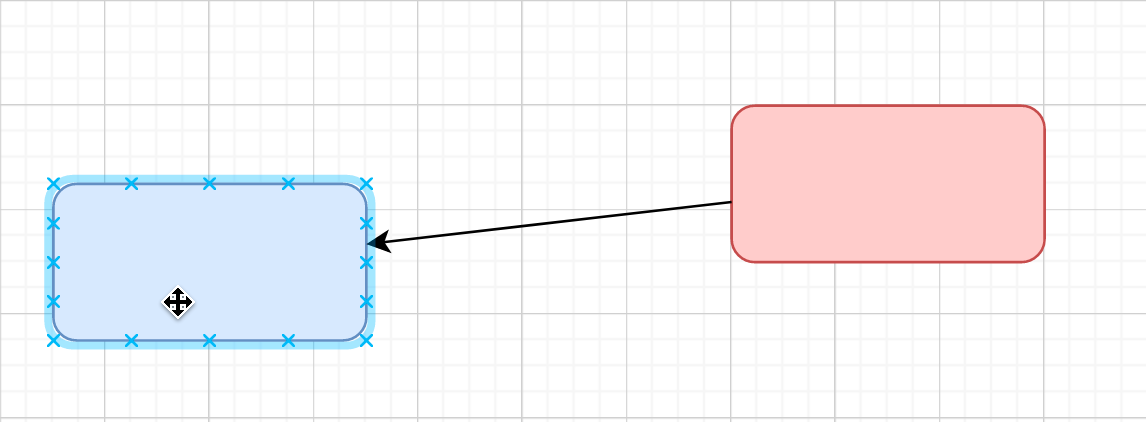

- 绘制浮动连接器：将鼠标悬停在现有形状上，单击并从四个方向箭头之一拖动连接线，然后将鼠标悬停在目标形状上。当形状轮廓为蓝色时，放下连接线末端。你将看到连接器的末端变为蓝色，并带有一个圆圈，标识它是浮动连接。

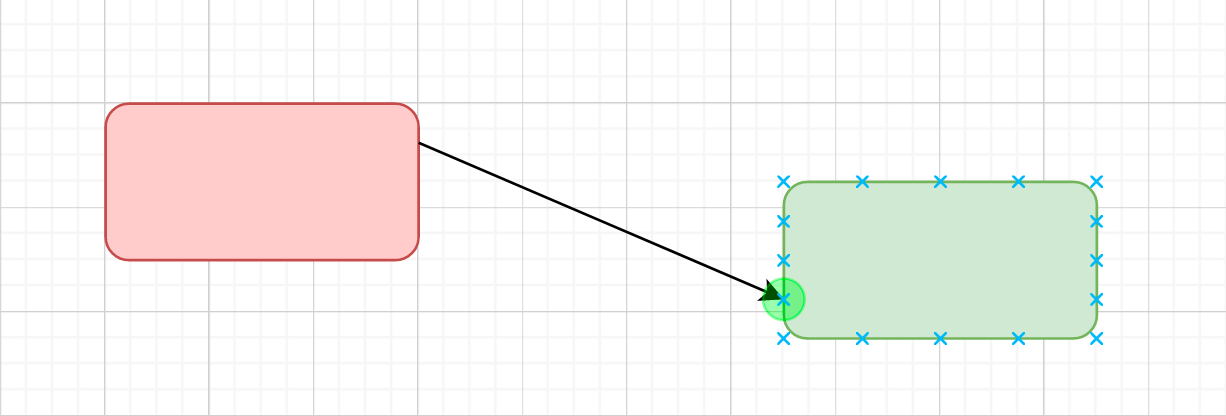

- 绘制固定连接器：将鼠标悬停在形状上可查看固定连接点。单击并从其中一个点（以绿色突出显示的十字）。当固定连接点以绿色突出显示时，将连接器端末端放在固定连接点上。你将看到连接器的末端变为绿色并带有十字，表示它是固定连接。
固定连接点通常均匀分布在形状的外部。你可以将形状的样式更改为具有自定义连接点。
自定义形状上的连接点

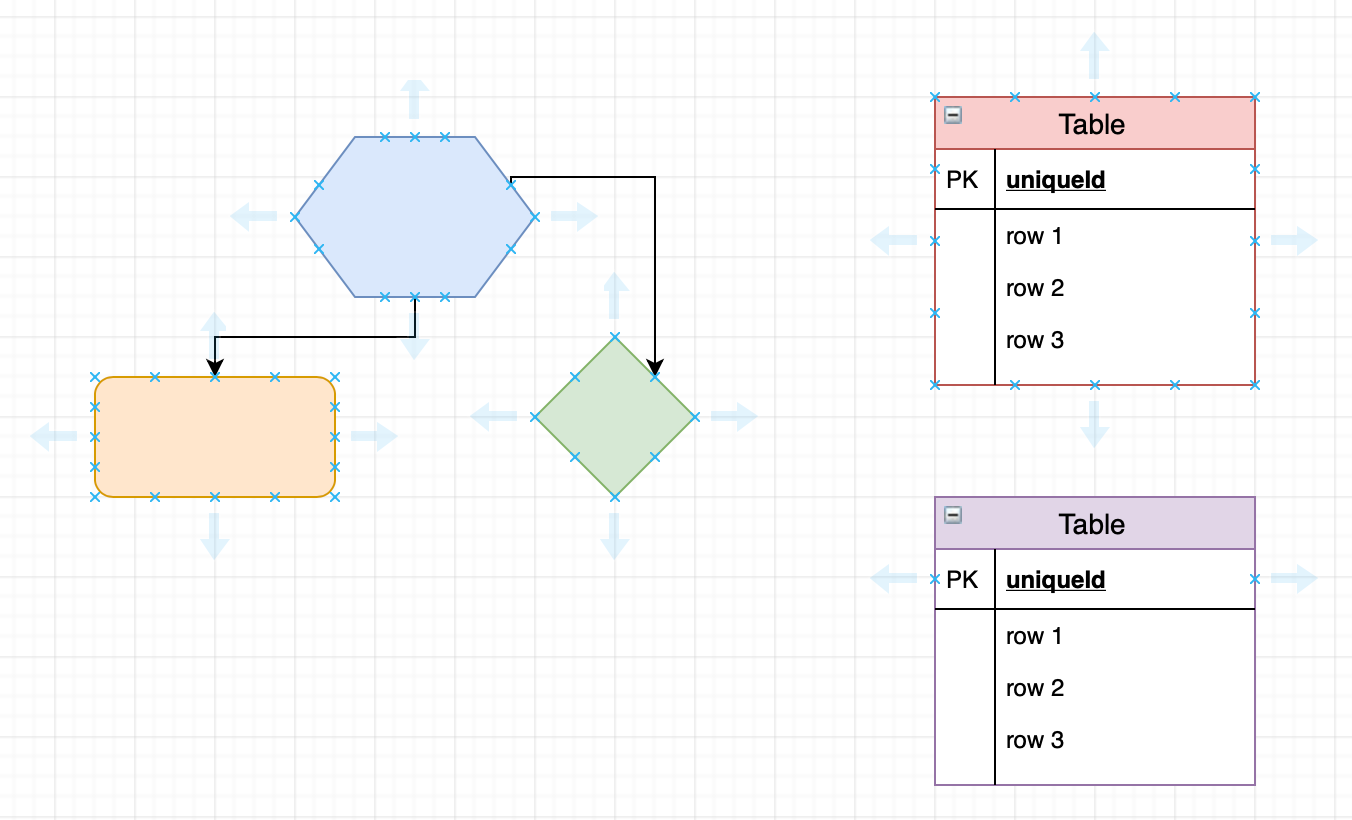

将鼠标悬停在未选择的形状上时，连接点（或锚点）将显示为小十字。
你可以使用形状上的连接点来连接固定的连接线。当你四处移动形状时，连接线将保持与该连接点的精确连接，它不会在形状的周边浮动。
注意：如果你没有看到任何连接点，请检查 查看菜单 --> 连接点 是否启用。
连接形状
你可以使用鼠标、键盘或鼠标和键盘的组合来连接形状。通过克隆形状，你可以添加形状并自动连接它们。
克隆绘图画布上的现有形状，包括其标签文本。这将从现有形状及其克隆中绘制连接线
- 将鼠标悬停在绘图画布上的现有形状上，将显示四个蓝色方向箭头。
- 单击其中一个箭头，弹出的选择框中的第一项将克隆形状并自动在它们之间绘制连接线。
要将形状克隆到绘图画布上的另一个位置，请按住Ctrl键并将连接线从其中一个方向箭头拖动到要放置克隆的位置，然后松开以添加和连接克隆的形状。

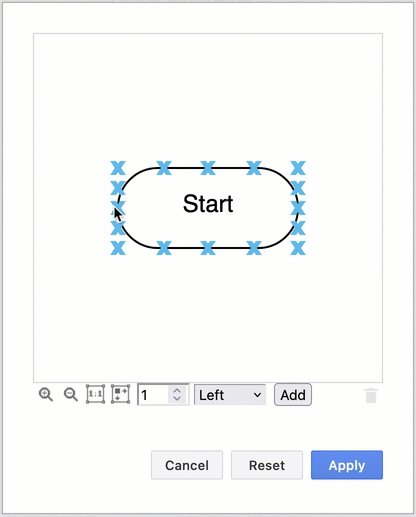

编辑形状的连接点
可视化编辑器可以轻松更改形状上的固定连接点。

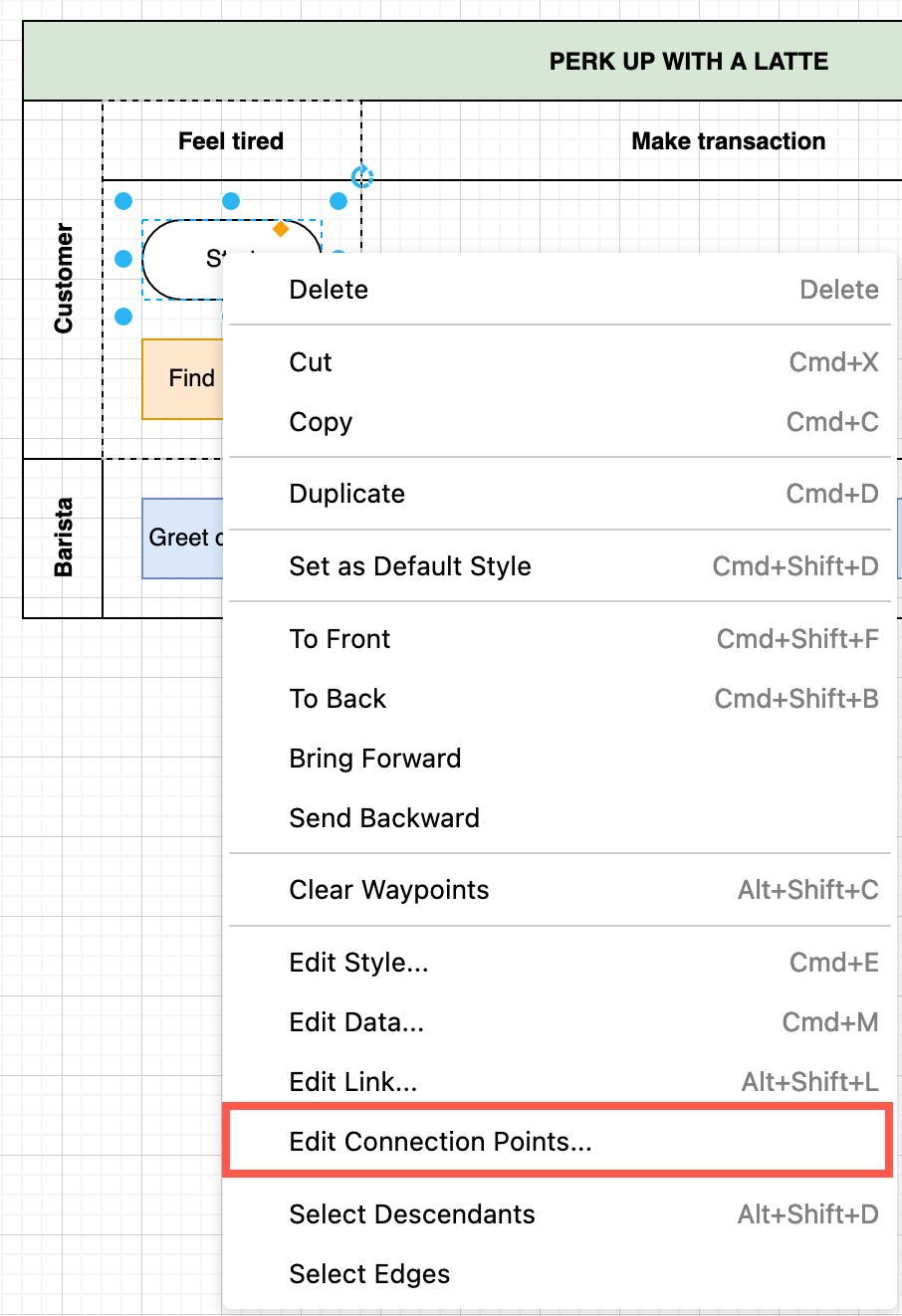

右键单击形状，然后选择编辑连接点
-
选择连接点：单击连接点，或通过拖动来选择多个连接点
-
删除连接点：选择一个或多个连接点，然后按
delete或单击编辑器下方的delete图标 -
添加新的连接点：双击形状上或周围的任意位置，或单击编辑器的添加图标。
-
移动连接点：将选定的连接点拖动到新位置。
