使用连接器上的航点

连接线显示绘图中不同形状之间的关系。
在复杂的关系图中，你可能会有许多重叠的连接器。
虽然当你有一个或两个交叉但不应相交的连接器时，跳线很有用，但你可以通过添加额外的航点来更改连接器所采用的路径，以使你的图表更清晰。

向连接器添加航点

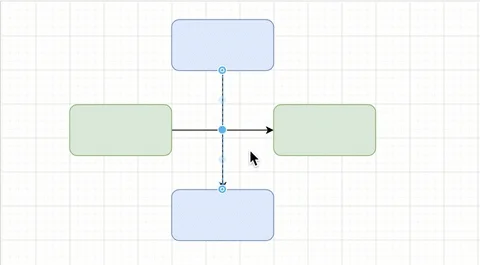

有几种方法可以向连接器添加航点。添加航点的最简单方法是将连接器上的蓝色点拖动到你希望它采用的路径。

1. 选择要重新路由的连接。
2. 将连接器拖动到新的位置。

当你拖动连接器时，系统会自动智能地添加新的航点，具体取决于你抓取连接器的位置。

如果你不想拖动连接器，可以使用菜单

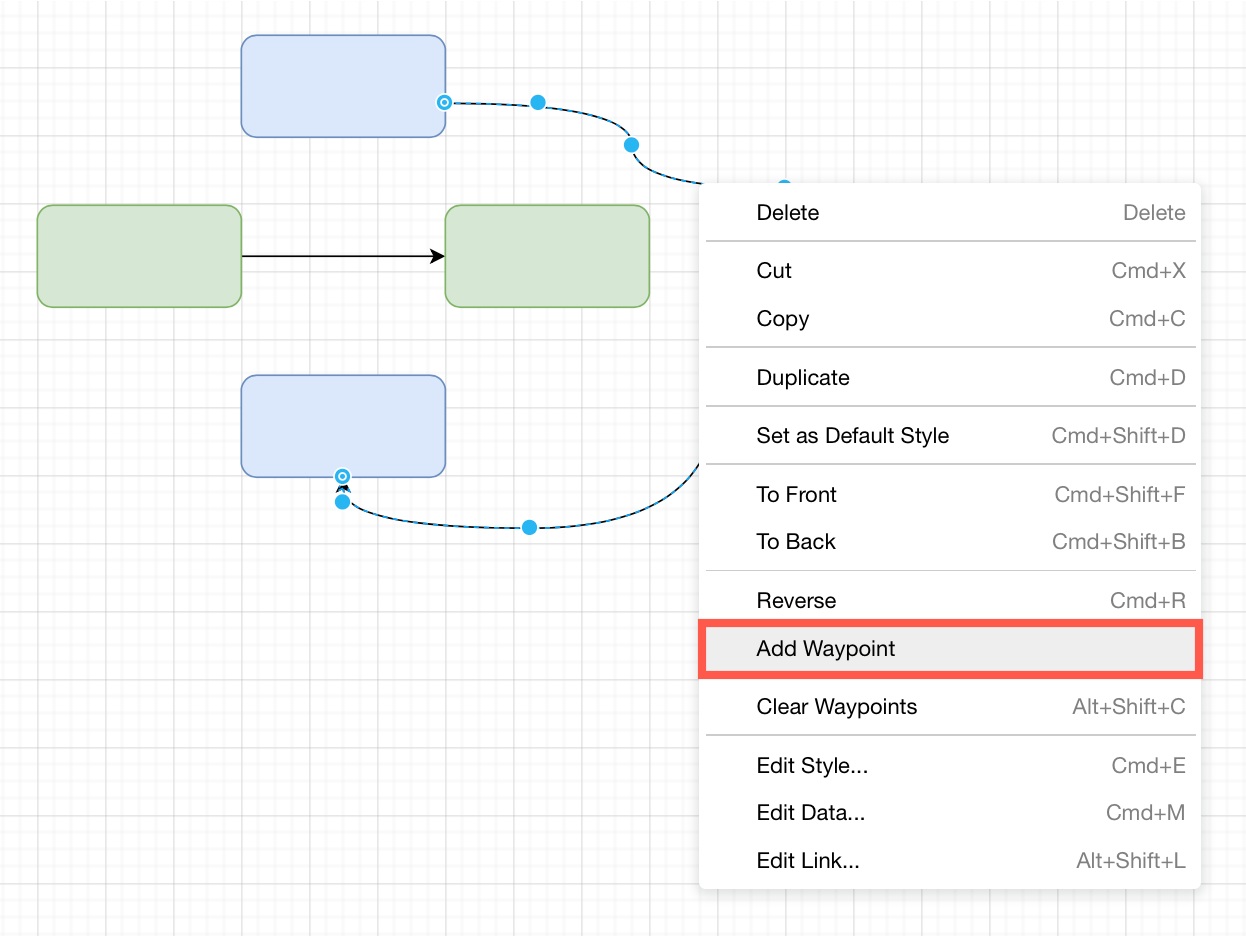

1. 右键单击两个航点之间的连接器以显示上下文菜单。
2. 选择添加航点

从连接器中删除航点

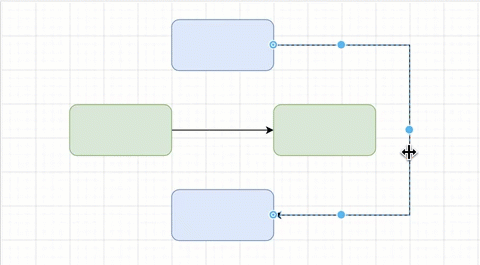

1. 选择要删除航点的连接器
2. 将连接器的相应部分拖回某个位置，以便删除航点

你还可以使用上下文菜单删除航点

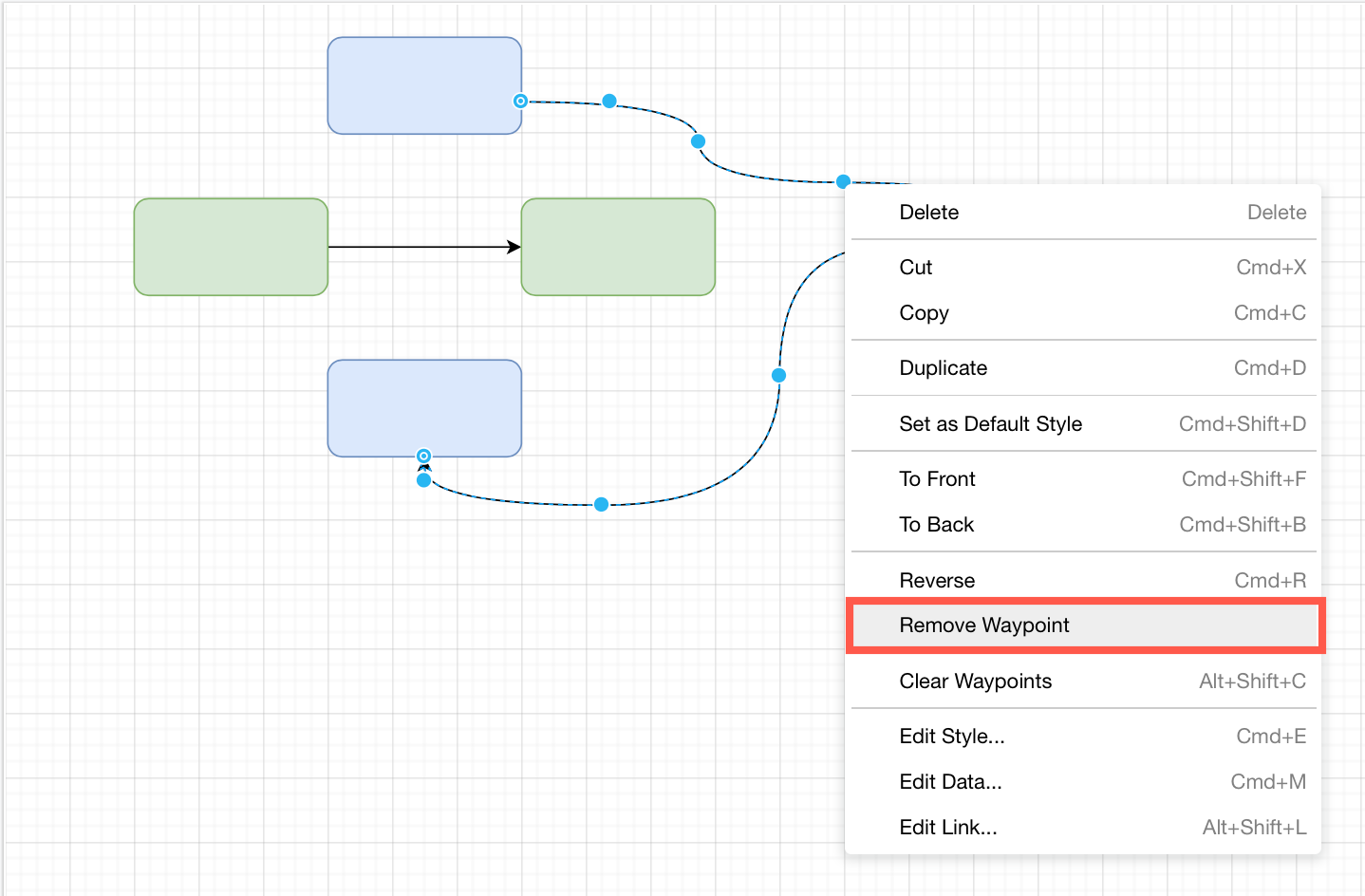

1. 首先选择连接器，然后右键单击其中一个现有航点。
2. 选择删除航点。

清除所有航点

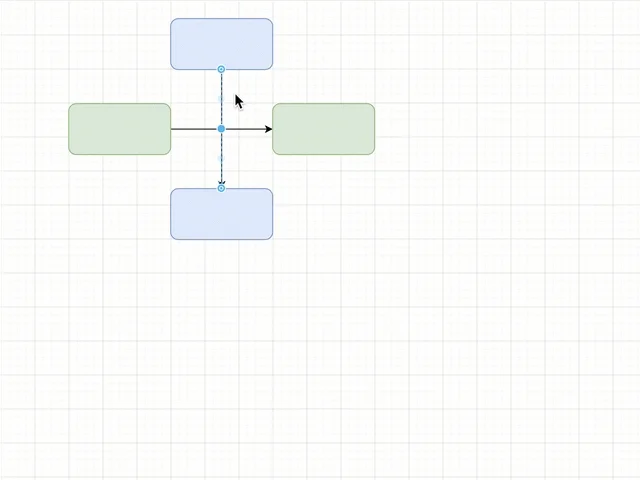

通过清除连接器中的所有航点，它将恢复为两个形状之间的最短路径。

1. 右键单击要重置的连接器以查看上下文菜单
2. 选择清除航点

通过拖动连接器和使用上下文菜单来添加和删除航点适用于多种样式的连接器，你可以在右侧格式面板的样式选项卡中设置这些样式
直线连接器样式不允许使用航点，因为它始终采用两个形状之间的最多路径。
