IPv6网络过渡技术

从IPv4过渡到IPv6就像是打破一个旧世界，开创一个新未来，注定要经历一个长期的过程，但终究会实现。主要对双栈技术、多种隧道技术和协议转换技术进行介绍。

IPv6网络过渡技术简介

IPv6过渡的障碍

目前互联网上还是以IPv4设备为主，不可能迅速过渡到IPv6，这主要受制于以下几个方面：

• 网络中仍有些设备尚不支持IPv6，短时间内无法全部更换；
• 网络的升级换代会中断现有的业务；
• 有些传统的应用基于IPv4开发，不支持IPv6；
• 缺乏技术人才，很多技术人员缺乏足够的IPv6知识；
• IPv6安全相关的规范、等保测评等成熟度不够；
• 主观惰性，得过且过的思想。

针对上述存在问题：

• 目前的操作系统基本支持IPv6，近几年的三层及三层以上的网络设备（比如三层交换机、路由器、防火墙等）基本支持IPv6。网络中使用最多的是二层交换机，当前的新旧二层交换机都支持IPv6。这样看来，设备对IPv6的制约有限。

• 合理的网络规划，比如采用双栈同时支持IPv4和IPv6访问，或者使用NAT64临时转换等，这样业务中断的时间完全可控。

• 针对应用不支持IPv6的情况（这一点是最难解决的），可以采用多种方案：修改应用程序代码或重新开发，使之支持IPv6（尽管费时费力，但一劳永逸）；采用NAT-PT（Network Address Translation-Protocol Translation，网络地址转换—协议转换）技术，通过硬件或软件实现IPv4和IPv6地址之间的转换（应用不需做任何调整，但本质上仍是基于IPv4，将来终将被淘汰）。

• 安全设备厂家也在加紧IPv6相关产品的研制和开发，相关的安全产品和安全规范也正在被不断完善。

• 加强学习，做好知识储备。

IPv6过渡技术概述

IPv6过渡技术大体上可以分为三类：

• 双栈技术；
• 隧道技术；
• 协议转换技术。

1. 双栈技术
   双栈技术（dual-stack）是使网络中的节点同时支持IPv4和IPv6协议栈的技术，其中源节点根据目的节点的不同选用不同的协议栈，而网络设备根据报文的协议类型选择不同的协议栈进行处理和转发。
   连接双栈网络的接口必须同时配置IPv4地址和IPv6地址。
   双栈技术是IPv6过渡技术中应用最广泛的一种，隧道技术和协议转换技术的实现也需要双栈技术的支持。

2. 隧道技术
   隧道技术（tunnel）是一种封装技术。
   它利用一种网络协议来传输另一种网络协议，即利用一种网络传输协议，将其他协议产生的数据报文封装在自身的报文中，然后在网络中传输。
   隧道是一个虚拟的点对点连接。
   一个隧道提供了一条使封装的数据报文能够传输的通路，并且在一个隧道的两端可以分别对数据报文进行封装及解封装。
   隧道技术就是指包括数据封装、传输和解封装在内的全过程。
   隧道技术是IPv4向IPv6过渡的一个重要手段。

3. 协议转换技术
   协议转换技术也称为地址转换技术，在以往的IPv4网络中，可通过NAT技术把内网中的私有IPv4地址转换成公网IPv4地址。
   正是因为NAT使用得太成功，导致IPv4地址短缺显得没那么迫切，由此延缓了IPv6的实现步伐。
   网络地址转换-协议转换（Network Address Translation-Protocol Translation，NAT-PT），这是一种可以让纯IPv6网络和纯IPv4网络相互通信的过渡机制。
   NAT-PT主要是利用NAT进行IPv4地址和IPv6地址的相互转换。
   通过使用NAT-PT，用户无须对现有的IPv4网络进行任何改变，就能实现IPv6网络和IPv4网络的相互通信。

双栈技术

双栈技术是IPv4向IPv6过渡时使用的一种常见技术。
网络中的节点可同时支持IPv4和IPv6协议栈，源节点根据目的节点的不同选用不同的协议栈，而网络设备根据报文的协议类型选择不同的协议栈进行处理和转发。
双栈可以在一个单一的设备上实现，也可以存在一个双栈骨干网。
对于双栈骨干网，其中的所有设备必须同时支持IPv4/IPv6协议栈，连接双栈网络的接口必须同时配置IPv4地址和IPv6地址。

隧道技术

隧道技术是一种封装技术，可以使用隧道技术把分隔的IPv6或IPv4孤岛连通起来。多种隧道技术：

• 通用路由封装（Generic Routing Encapsulation，GRE）隧道；

• IPv6 in IPv4手动隧道；

• IPv4兼容IPv6自动隧道；

• 6to4隧道；

• ISATAP隧道；

• 6PE；

• 6over4。

GRE隧道

1. GRE over IPv4

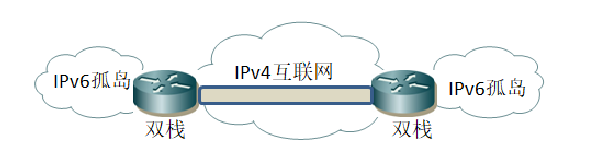

   在IPv6发展的初期阶段，存在被IPv4互联网分隔的IPv6孤岛。可以借助于GRE隧道来连通IPv6孤岛，如下图所示：



2. GRE隧道互连IPv6孤岛

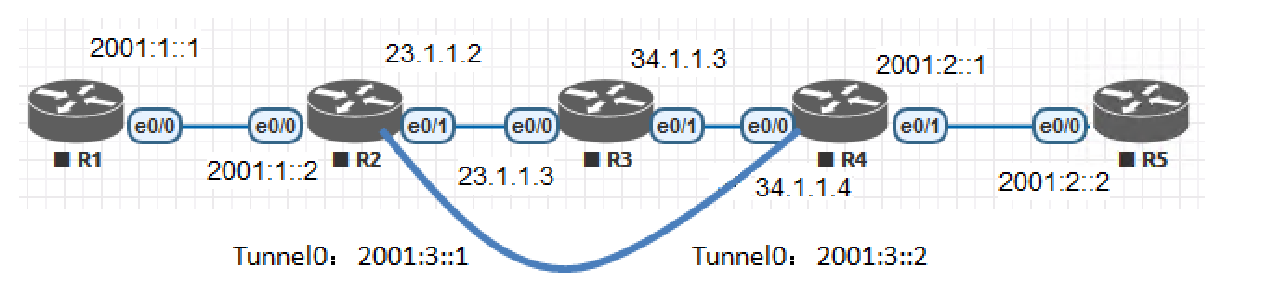

   在下图中，R1和R2之间是纯IPv6网络，R2、R3和R4之间是纯IPv4网络，R4和R5之间是纯IPv6网络。
   R1和R5是纯IPv6路由器，R3是纯IPv4路由器，R2和R4是双栈路由器。
   在R2和R4之间建立一条GRE隧道，R1和R5之间的纯IPv6流量被封装在IPv4协议中，数据包流经路由器R3时，R3只查看最外层的IPv4报头，并转发数据包到下一跳路由器，由此实现了IPv6流量跨IPv4网络的传输。

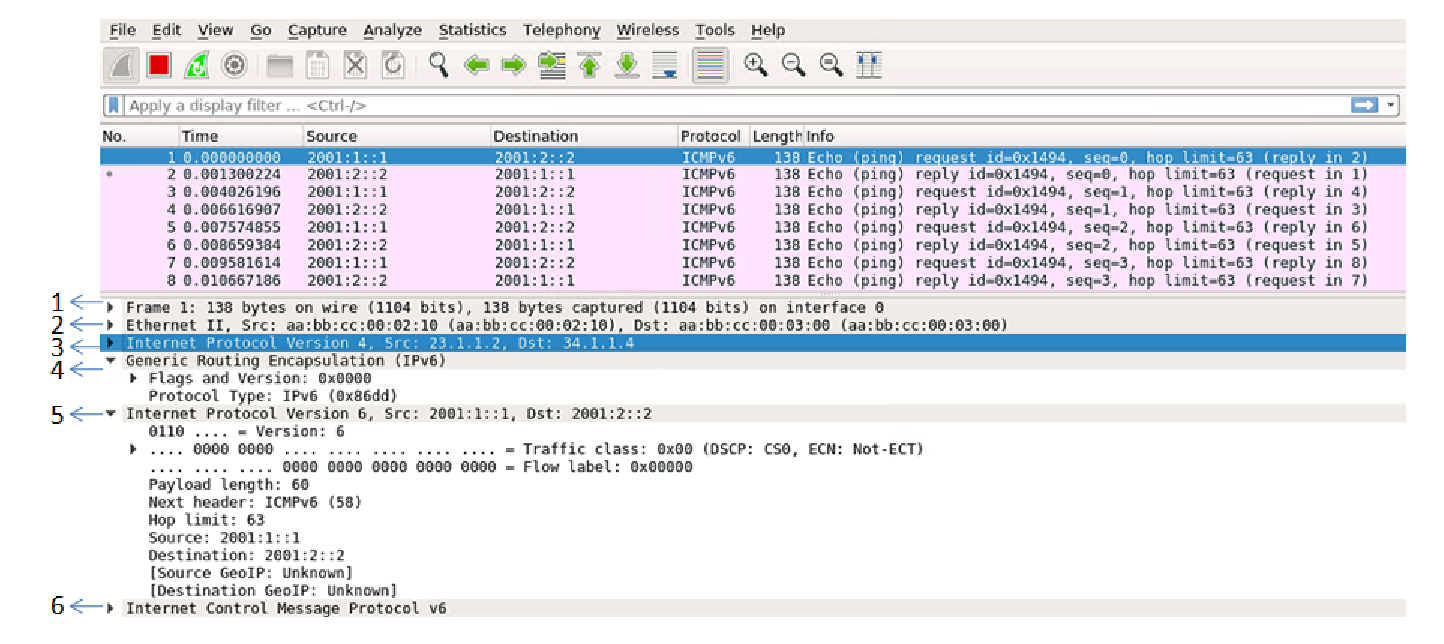

   GRE隧道工作原理



   编号1是帧的基本信息描述，比如帧的字节数。
   编号2是TCP/IP参考模型的第一层，即网络访问层。这里是Ethernet Ⅱ（以太网类型Ⅱ）的帧，因为是以太网，所以会有数据帧的源和目标MAC地址。
   编号3是TCP/IP参考模型的第二层，即网络层，这里的源和目标IP地址是隧道的两端IP地址。
   编号4是GRE协议。
   编号5是IPv6数据报头，源IPv6地址是R1的地址，目标IPv6地址是R5的地址。
   编号6是ICMPv6的报文。

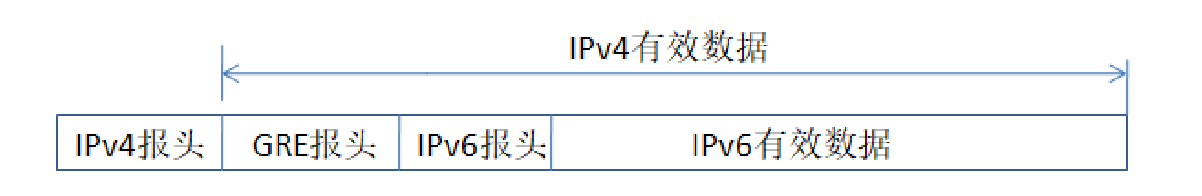

   对路由器R3来说，把GRE报头 + IPv6报头 + IPv6有效数据作为IPv4的有效数据，只要根据IPv4报头就可以实现正常的数据包转发了。



   路由器R4收到数据包后将其解封装，得到IPv6报头+IPv6有效数据。
   由于R4是双栈路由器，因此会根据IPv6报头转发数据包。
   R5向R1返回数据包的过程也是按照隧道起点封装-->IPv4网络中的路由-->隧道终点解封装进行的。

3. GRE隧道的特点
   GRE隧道通用性好，易于理解。但GRE隧道是手动隧道，每个隧道都需要手动配置。试想一下，如果一个IPv6孤岛要与很多IPv6孤岛相连，就需要手动建立多条隧道。
   如果多个IPv6孤岛彼此间都要互连，那么管理员配置和维护GRE隧道的难0度将陡增。

4. GRE OVER IPv6

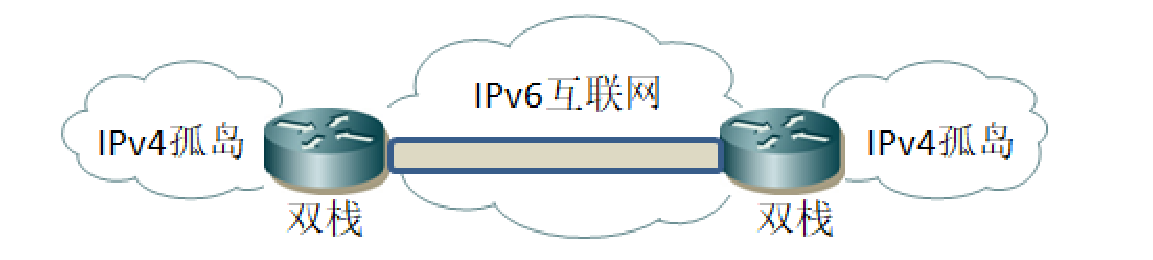

   在IPv6发展的后期阶段，需要在IPv6互联网上建立隧道来传输IPv4的流量，以解决IPv4孤岛问题，如下图所示：



5. GRE隧道互连IPv4孤岛

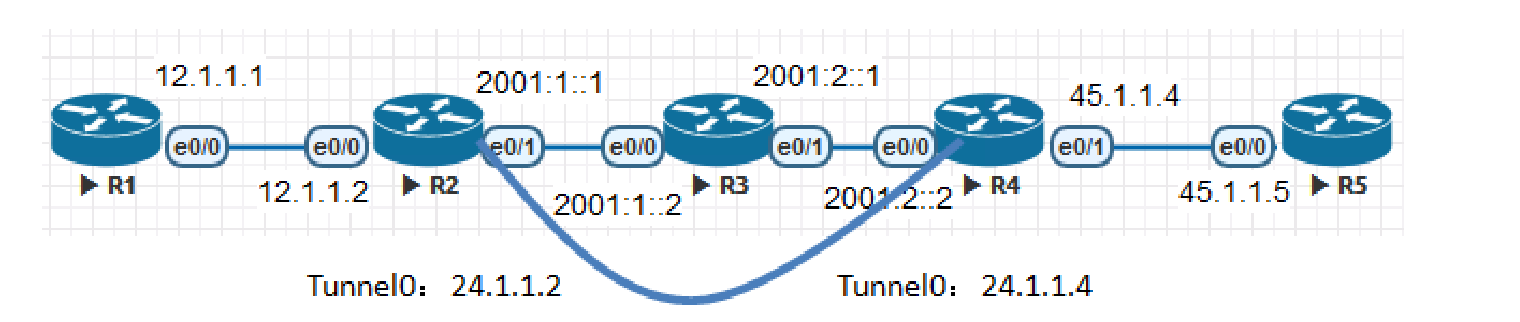

   R1和R2之间是纯IPv4网络，R2、R3和R4之间是纯IPv6网络，R4和R5之间是纯IPv4网络。
   R1和R5是纯IPv4路由器，R3是纯IPv6路由器，R2和R4是双栈路由器。
   在R2和R4之间建立一条GRE隧道，R1和R5之间的纯IPv4流量被封装在IPv6协议中，数据包流经路由器R3时，R3只查看最外层的IPv6报头，并转发数据包到下一跳路由器，由此实现了IPv4流量跨IPv6网络的传输。

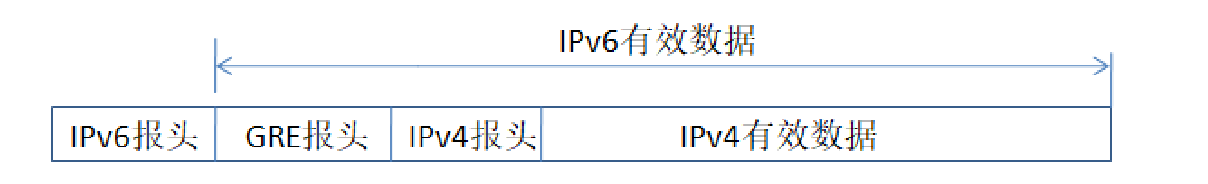

   对路由器R3来说，把GRE报头 + IPv4报头 + IPv4有效数据作为IPv6的有效数据，只要根据IPv6报头就可以实现正常的数据包转发了，如下图所示：



IPv4客户端使用L2TP VPN访问IPv6网络

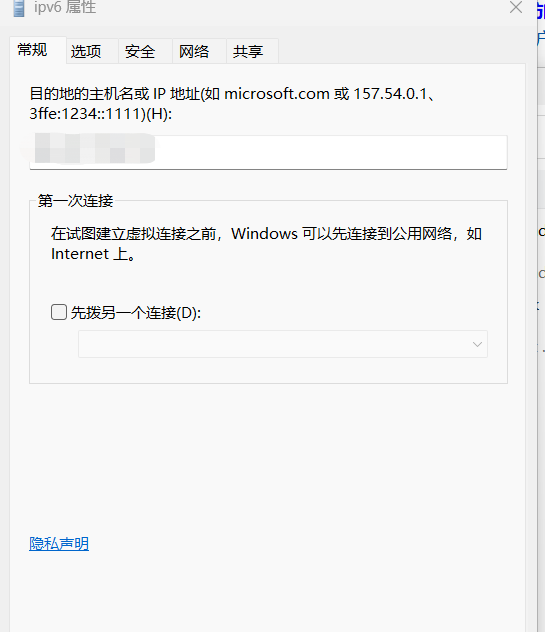

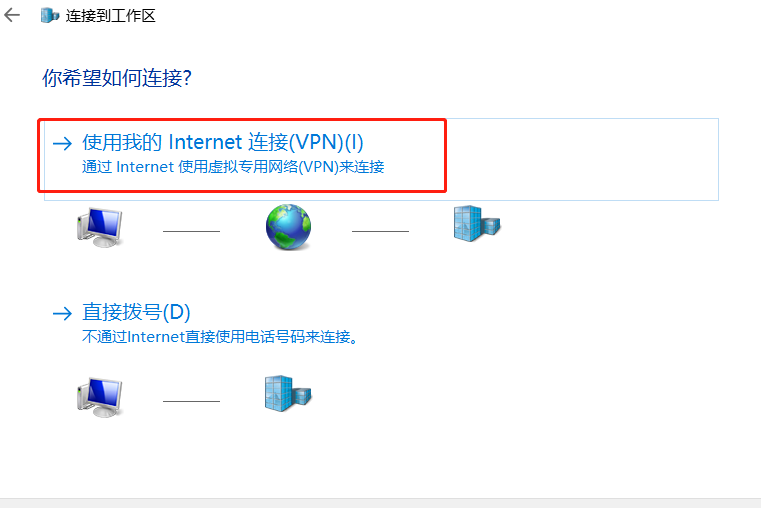

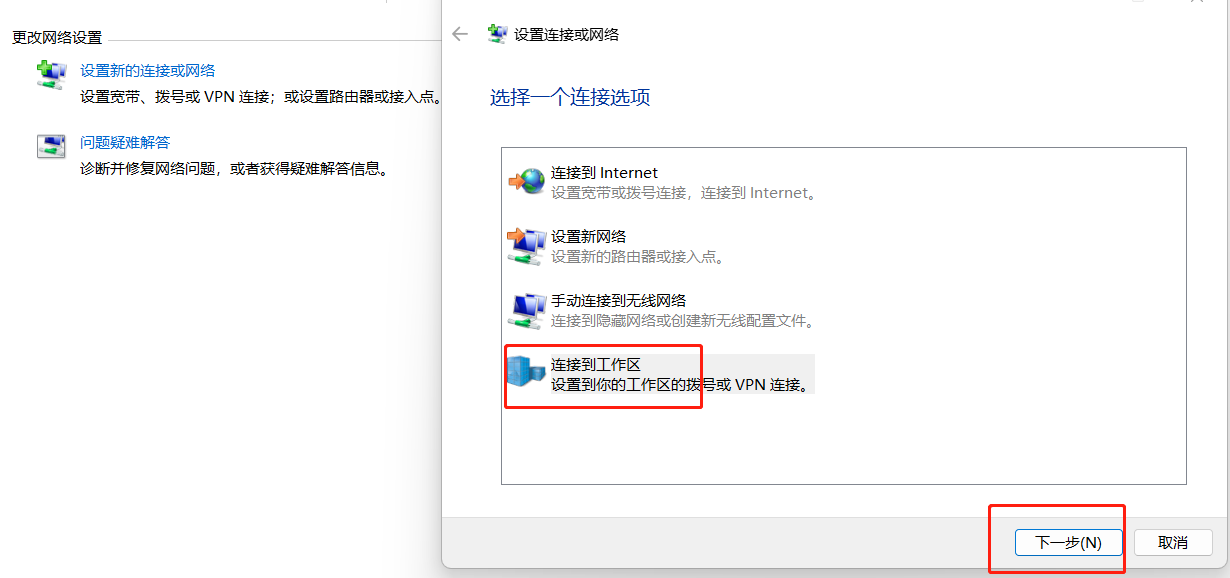

1. windows配置l2tp拨号客户端









2. 华三F1000 L2TP服务端配置

   interface Virtual-Template1
   ppp authentication-mode chap
   ipv6 dhcp select server
   ipv6 address xxxx::1/64
   ipv6 nd autoconfig other-flag  //设置了该标志位，则主机可通过有状态自动配置（dhcpv6）获得除了ipv6地址外的其他配置信息如dns
   undo ipv6 nd ra halt //清除抑制，则主机通过无状态自动配置（路由器ra报文）获得ipv6地址
   ipv6 dhcp pool 1
   network xxxx::/64
   dns-server 240E:9:0:100:202:103:224:68
   dns-server 240E:9:2000:100:202:103:225:68
   gateway-list 240E:650:6200:600::1
   local-user l2tp class network
   password simple xxx
   service-type ppp
   authorization-attribute user-role network-operator
   l2tp-group 1 mode lns
   allow l2tp virtual-template 1
   undo tunnel authentication
   l2tp enable

   最后记得放ipv6的安全策略

协议转换技术

前面介绍的隧道技术归根结底是双栈技术，主要用于实现分离的IPv6或IPv4网络之间的互通。
协议转换技术用来实现不同网络间的访问，比如在无须配置另外一种协议的情况下，让客户端使用IPv4来访问IPv6网络，反之亦然。
采用协议转换实现IPv4到IPv6过渡的优点是不需要进行IPv4、IPv6节点的升级改造，缺点是用来实现IPv4节点和IPv6节点相互访问的方法比较复杂，网络设备进行协议转换、地址转换所需的开销较大，一般在其他互通方式无法使用的情况下使用。

NAT-PT转换技术

NAT-PT由SIIT（Stateless IP/ICMP Translation，无状态IP/ICMP转换）技术和动态地址转换（NAT）技术结合和演进而来，SIIT提供IPv4和IPv6之间的一对一的映射转换，NAT-PT支持在SIIT基础上实现多对一或多对多的地址转换。
NAT-PT分为静态和动态两种。

1. 静态NAT-PT
   静态NAT-PT提供IPv6地址和IPv4地址之间的一对一的映射，一般用于需要提供稳定服务的场合。
   IPv6单协议网络内的节点要访问IPv4单协议网络内的每一个IPv4地址，都必须先在NAT-PT设备中配置。

   在NAT-PT设备中，把要与IPv6网络通信的IPv4地址映射成IPv6地址；把要与IPv4网络通信的IPv6地址映射成IPv4地址。
   比如，当IPv4设备访问IPv6网络时，它访问的是IPv6映射后的IPv4地址。
   IPv4数据包发往NAT-PT设备后，NAT-PT设备根据映射表的配置，把源IPv4和目的IPv4地址转换成对应的IPv6地址，然后将数据包发往目的IPv6设备。
   IPv6设备根据源IPv6地址进行回应，IPv6数据包被发往NAT-PT设备，NAT-PT设备再把源和目的IPv6地址转换成相应的IPv4地址，返回到IPv4设备。

   NAT-PT并不是转换所有IPv6数据包的地址，而是只转换满足特定前缀的IPv6地址，转换方法是使用命令ipv6 nat prefix，后面跟上要转换的IPv6前缀和固定长度96，比如ipv6 nat prefix 2001:2::/96。

2. 动态NAT-PT
   在动态NAT-PT中，IPv6到IPv4的地址映射是动态生成的、可变的。
   NAT-PT网关定义了IPv4地址池，它从地址池中取出一个地址来替换IPv6报文的源地址，从而完成从IPv6地址到IPv4地址的转换。
   动态NAT-PT支持将多个IPv6地址映射为一个IPv4地址，节省了IPv4地址空间。

3. 动态NAT-PT优缺点
   NAT-PT不必修改现有网络即可实现IPv4与IPv6网络之间的互通。
   在NAPT-PT中，仅使用一个IPv4地址，即可实现多个IPv6主机与IPv4网络的通信，从而解决IPv4地址没有IPv6地址多的问题。
   NAT-PT原理与IPv4中的NAT原理类似，是一种非常好的IPv4向IPv6过渡技术。
   NAT-PT的缺点是：属于同一会话的请求和响应都必须通过同一NAT-PT设备才能进行转换，不适合多出口设备的环境；
   不能转换IPv4报头的可选项部分；由于地址在传输过程中发生了变化，端到端的安全性很难实现。

NAT64/DNS64转换技术

NAT-PT通过IPv6与IPv4的网络地址与协议转换，实现了IPv6网络与IPv4网络的互联互通。
但NAT-PT在实际的网络应用中面临各种缺陷。
为了解决NAT-PT中的各种缺陷，同时实现IPv6与IPv4之间的网络地址与协议转换技术，IETF重新设计了新的解决方案：NAT64与DNS64技术。

NAT64是一种有状态的网络地址与协议转换技术，一般只支持通过IPv6网络侧发起连接来访问IPv4网络侧的资源。
NAT64也支持手动配置静态映射关系，让IPv4网络主动发起去往IPv6网络的连接。
NAT64可实现TCP、UDP、ICMP协议下的IPv6与IPv4网络地址与协议转换。

当IPv6客户端进行DNS查询时，如果没有得到IPv6 DNS服务器的响应，可使用DNS64向IPv4 DNS服务器发起DNS请求，并将从IPv4 DNS中返回的A记录（IPv4地址）合成到AAAA记录（IPv6地址）中，然后将合成的AAAA记录返回到IPv6客户端。

NAT64执行IPv4与IPv6有状态的地址与协议转换，DNS64用来解析域名地址，两者协同工作，不需要在IPv6客户端或IPv4服务器端进行任何修改。

NAT64和DNS64工作流程如下：

• IPv6主机（这里以Win10-2为例）发起到DNS服务器（IPv6地址是2001:1::1，也就是DNS代理设备）的IPv6域名解析请求，解析域名为www.test.com

• DNS代理设备触发到DNS服务器（218.1.1.2）的IPv6地址查询。若能查询到则返回域名对应的IPv6地址；若查询不到，则返回空。这里的DNS服务器（218.1.1.2）上只有A记录，没有AAAA记录，所以返回空。

• DNS代理再次触发到DNS服务器（218.1.1.2）的IPv4地址查询。DNS服务器返回的IPv4地址是218.1.1.3，这个IPv4的值会返回给Win10-2

• DNS代理设备又配置了DNS64功能，用配置的前缀2001:2::/96再加32位的IPv4地址（218.1.1.3，转化成十六进制是da01:103）组合成IPv6地址，即2001:2::da01:103，DNS代理设备把这个IPv6地址也返回给Win10-2主机

• Win10-2主机实际上得到了IPv4地址218.1.1.3和IPv6地址2001:2::da01:103，由于没有配置IPv4地址，ping显示出来的是IPv6地址（即使配置了IPv4地址，因默认的IPv6优先，ping显示的仍然是IPv6地址，可以使用nslookup命令验证，实际上返回了IPv4和IPv6的地址。如果DNS代理设备中没有配置name-server 218.1.1.2，则不会返回IPv4的地址）。Win10-2发起目的地址为2001:2::da01:103的IPv6数据包，这个数据包被转发给NAT64设备

• NAT64执行地址转换和协议转换，目的地址转换为218.1.1.3，源地址转换为218.1.1.1。该数据包在IPv4网络内被路由到目的地（218.1.1.3）

• IPv4数据包返回，目的地址为218.1.1.1。该数据包返回到NAT64设备

• NAT64设备根据已有的转换记录表进行转换，目的地址转换为Win10-2的IPv6地址，源地址为加了IPv6前缀的IPv4地址2001:2::da01:103

• Win10-2收到www.test.com返回的数据包，至此数据往返通信成功。

过渡技术选择

每种过渡技术都有各自的优缺点，因此需结合实际需求在不同的场景下选择不同的过渡技术：

• 对于新建业务系统的场景，推荐采用双栈技术，它同时支持IPv4和IPv6；

• 对于多个孤立IPv6网络互通的场景，如多个IPv6数据中心的互联，可以采用隧道技术，让IPv6数据封装到IPv4网络上传输，以减少部署的成本和压力；

• 对于已经上线的业务系统，若不方便改造成双栈，可以采用地址协议转换技术。
