当形状对齐且间距均匀时，图表看起来更整洁，更易于阅读。
使用网格手动排列所有内容可能很耗时。有一种更简单的方法。
在格式面板的调整图形选项卡中，使用对齐和等距分布工具可以快速轻松地对齐多个形状并设置间距。
快速排列形状

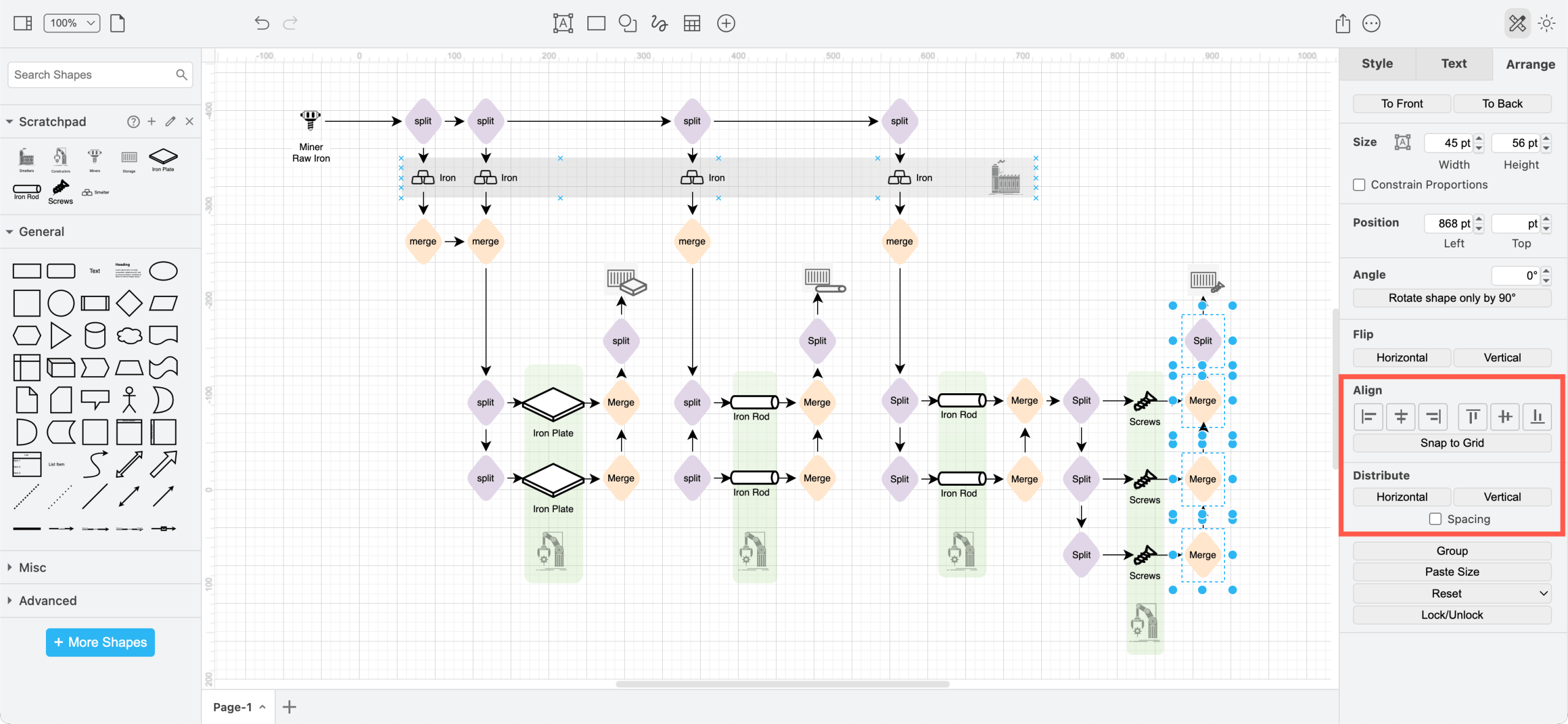

当你选择了两个或多个形状时，这些工具将出现在调整图形选项卡中。
-

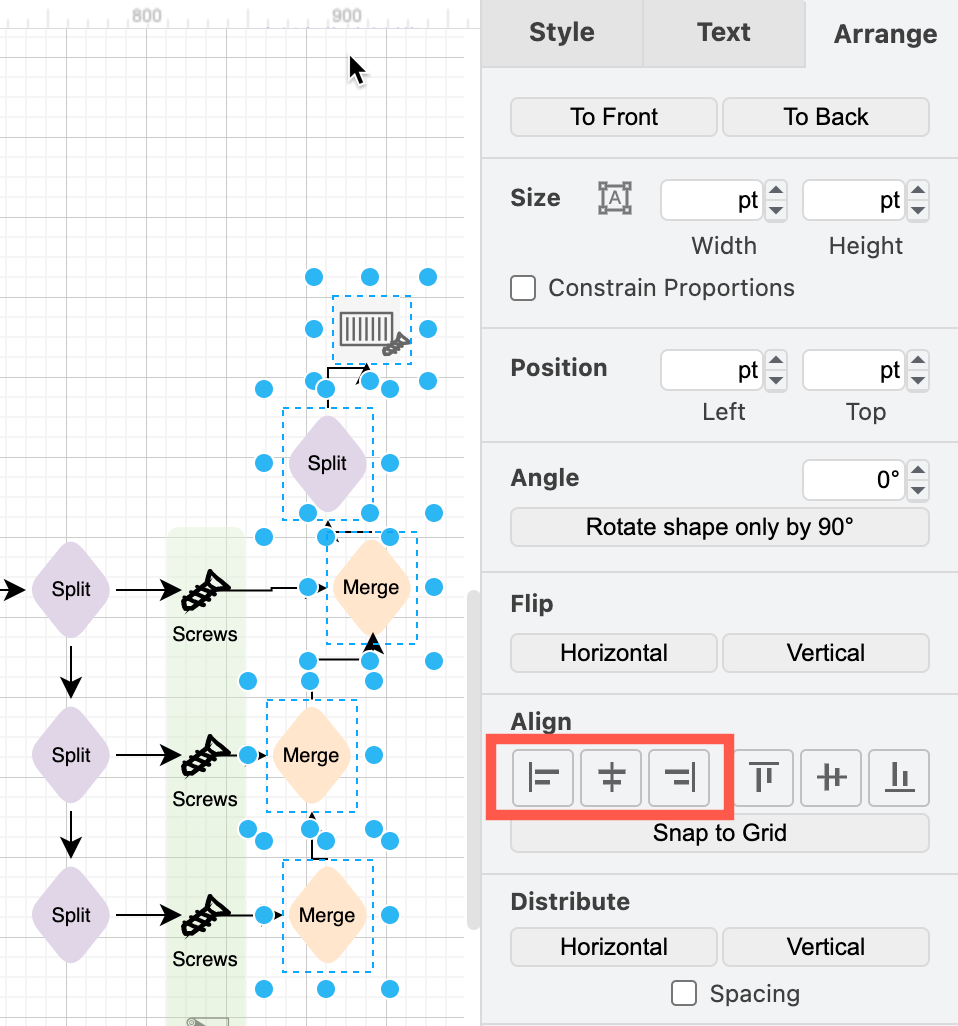

水平对齐形状：使用左、水平居中和右工具。
-

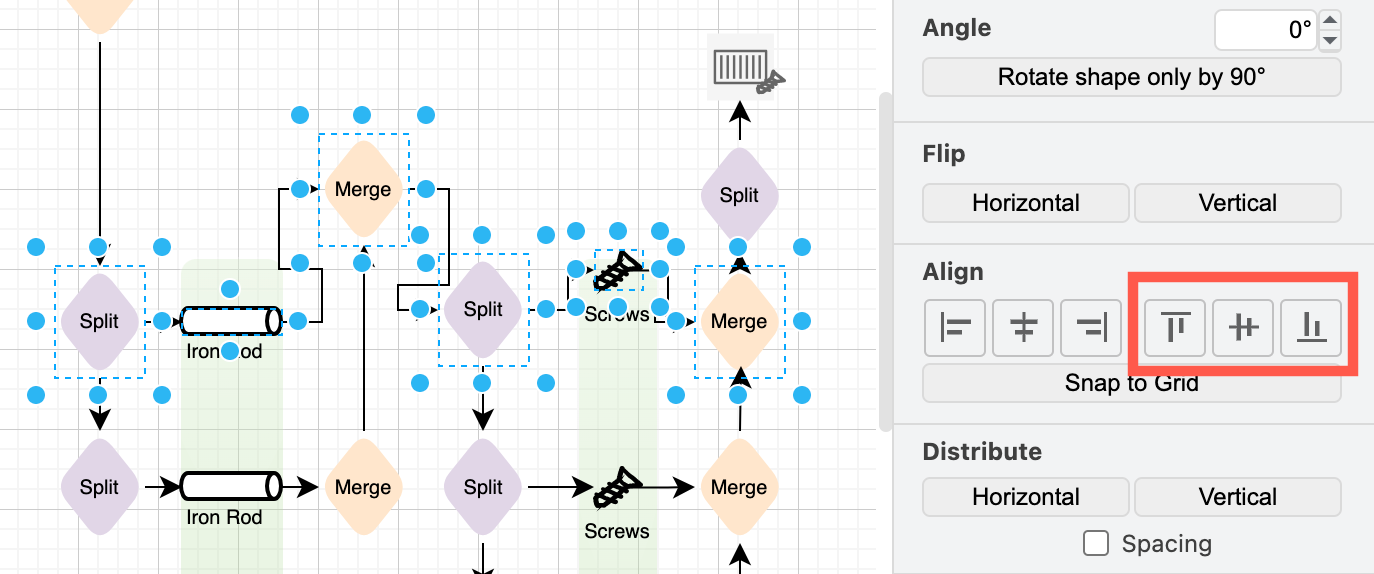

垂直对齐形状：使用上、垂直居中和下工具。
-

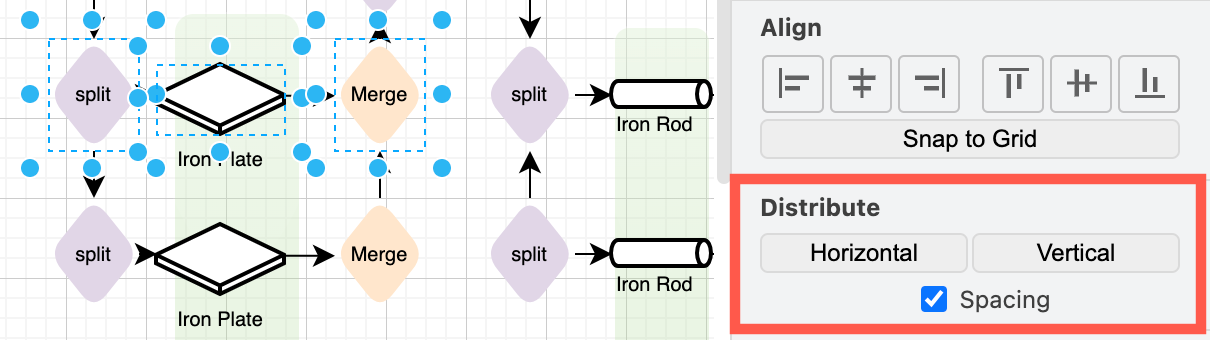

在两个最外层的选定形状之间均匀分布形状：启用间距复选框以均匀分布所选形状，然后单击水平或垂直
-

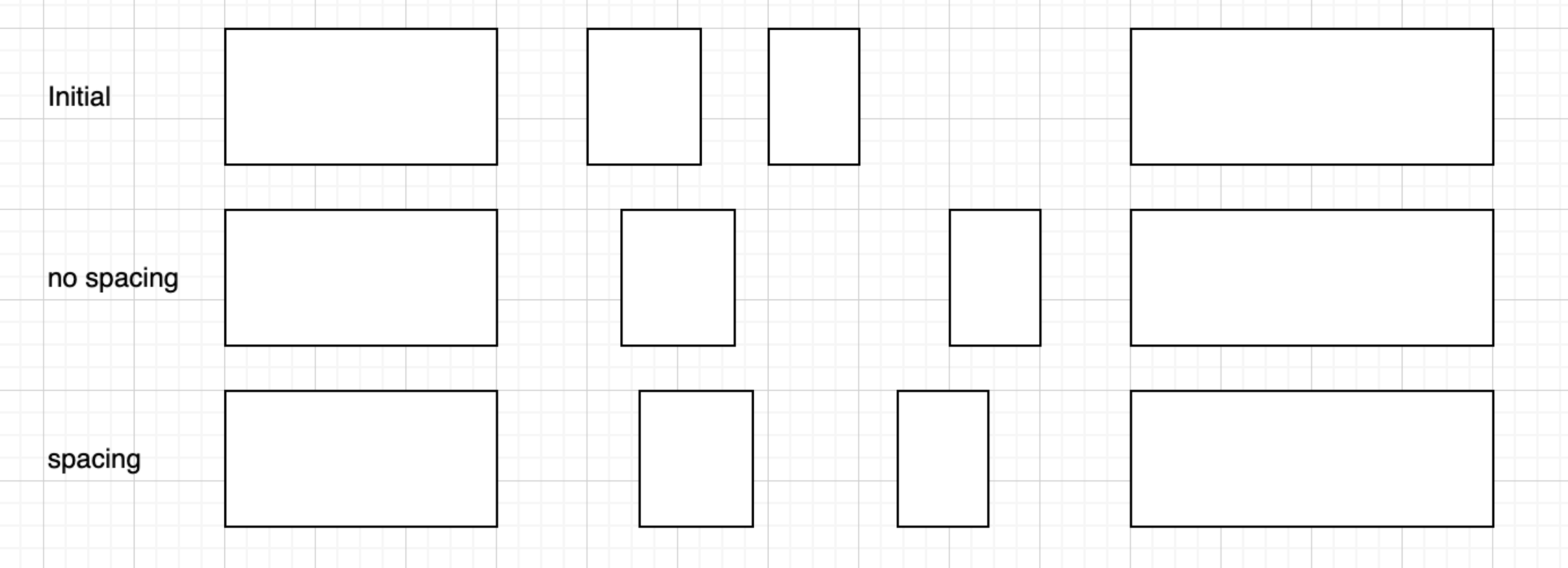

如果未选择间距，则每个形状的中心将在两个形状的最外层之间均匀分布。下面的示例更清楚地显示了这种差异，中间使用形状的中心分布矩形，而底部使它们轮廓之间的空间均匀。
对齐网格
draw.io编辑器可帮助你使用各种工具和参考线对齐形状和连接线，包括对齐网格、参考线和间距以及对齐连接点。
默认情况下，编辑器网格可能会显示，也可能不会显示，具体取决于你使用的编辑器主题。
你可以更改编辑器网格的大小和颜色，并通过格式面板的绘图选项卡启用或禁用它（确保首先选择图表中的任何内容）。
启用grid后，当你将形状和连接线靠近时，它们将对齐到绘图画布上的网格线。
对齐页面中心：如果将形状移动到靠近图表页面中心的位置（垂直或水平），则该形状将对齐到中心的橙色参考线，而不是编辑器网格。
暂时禁用对齐：在移动形状或连接线时按住Alt健，以放置形状或连接线，而不进行任何对齐或参考线。
完全禁用对齐网格：取消选择格式面板的绘图选项卡中的网格复选框。
按网格增量移动：将形状与网格对齐后，可以使用键盘快捷键轻松地按网格增量移动它。选择网格对齐的形状，然后按shift+箭头键将其沿该方向移动。

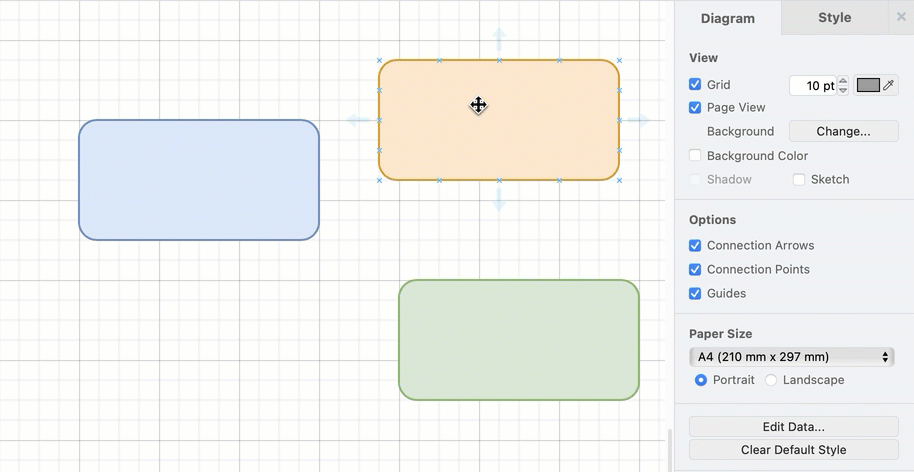

当你在绘图画布上移动形状靠近其他形状时，将显示蓝色的水平线和垂直线。
禁用或启用所有参考线：在图表中未选择任何内容的情况下，禁用或启用格式面板中的绘图选项卡中的参考线复选框。或者，从draw.io菜单中选择查看-->参考线
对齐多个选定的形状
- 选择要对齐的所有形状
- 单击格式面板中的调整图形选项卡
- 要使所选形状彼此均匀分布，请在等距分布中选择水平或垂直
- 使用对齐中的工具将这些形状左边缘或右边缘、上边缘或下边缘或垂直或水平对齐到它们的中心
对齐点形状属性
通常，当你围绕形状拖动浮动连接线时，它会均匀移动，并连接到最近或最佳位置。
如果要将连接线限制为仅连接点，可以使用对齐到形状的锚点。
启用对齐点
- 选择连接线或形状
- 在右侧格式面板的样式选项卡中，展开属性部分。
- 启用名为
snap to point的复选框
或者，手动编辑形状样式并将snapToPoint=1;添加到编辑样式中。
在形状内部和外部对齐文本标签
你可以通过多种不同的方式更改形状和连接线上文本标签的对齐方式。以下选项位于右侧格式面板的文本选项卡中。
-
水平对齐，选择要更改的形状或连接线标签或文本框，然后单击三个水平对齐按钮之一以重新对齐文本：左对齐、居中对齐、或右对齐
-
形状内的垂直位置：与更改电子表格和表格单元中文本的垂直位置类似，你可以更改文本在形状中的位置高度。选择形状，然后选择以下按钮之一：
top、middle、bottom
-
添加间距以在形状内移动文本，你可以使用间距将文本从形状的周边移开。选择形状，更改格式面板的文本选项卡中的间距部分中的值
-
将标签放置在形状之外，默认情况下，文本标签将位于形状的中间，或者你双击连接线的任何位置。使用位置下拉列表将文本移动到形状周边的上方、下方、右侧或左侧。
提示：连接器标签不会重新对齐到连接器本身，而是重新对齐到标签附加到连接器的锚形菱形。
- 将文本格式设置为上标或下标。双击标签进行编辑，然后选择要设置格式的标签内的文本。单击格式面板的文本选项卡中的上标或下标按钮。
