华三交换机监控vlan流量

生成器配置文件编写

生成器配置文件放在 hh3cdot1qVlanStatisticInTotalBytes 目录
命名为 generator_h3c_vlan.yml

auths:
  h3c_vlanauth:  # 认证模块名称
    version: 2  # snmp v2c版本
    community: xxx  # snmp 团体名

modules:
  h3c_vlaninterface:
    walk:
      # 表量，索引为vlanid
      - 1.3.6.1.4.1.25506.8.35.2.1.1.1.23     # 入方向流量的字节总数
      - 1.3.6.1.4.1.25506.8.35.2.1.1.1.27     # 出方向流量的字节总数

    lookups:
      - source_indexes: [hh3cdot1qVlanIndex]
        lookup: hh3cdot1qVlanName

    overrides:
      hh3cdot1qVlanName:
        ignore: true

    filters:
      dynamic:
        - oid: 1.3.6.1.4.1.25506.8.35.2.1.1.1.20   # vlan流量统计开关
          targets:
            - 1.3.6.1.4.1.25506.8.35.2.1.1.1.23
            - 1.3.6.1.4.1.25506.8.35.2.1.1.1.27
          # 只获取流量统计开头打开的vlan流量
          values: ["1"]

生成采集配置文件

# 进入生成器文件目录
cd /root/snmp_exporter/generator/

# 执行命令采集配置，执行该命令后会最终生成采集配置文件`snmp_h3c_vlan.yml，该文件保存到-o参数指定的目录中
./generator --no-fail-on-parse-errors generate -m h3c/mibs/switch/ -g h3c/switch/generator_h3c_vlan.yml -o h3c/switch/snmp_h3c_vlan.yml

# 复制采集配置文件到snmp_exporter读取配置文件的目录中
cp /root/snmp_exporter/generator/h3c/switch/snmp_h3c_vlan.yml /etc/snmp_exporter/

# 重启snmp_exporter以及查看状态
systemctl restart snmp_exporter.service
systemctl status snmp_exporter.service

华三交换机配置

vlan 1107
 description xxx
 statistics enable

dis vlan 1107 statistics
Total:
Direction       Total packets        Total bytes
                Rate (pps)           Rate (bps)
Inbound         478707069            247478097469
                6126                 2914557
Outbound        488123794            447273154338
                3218                 1087766

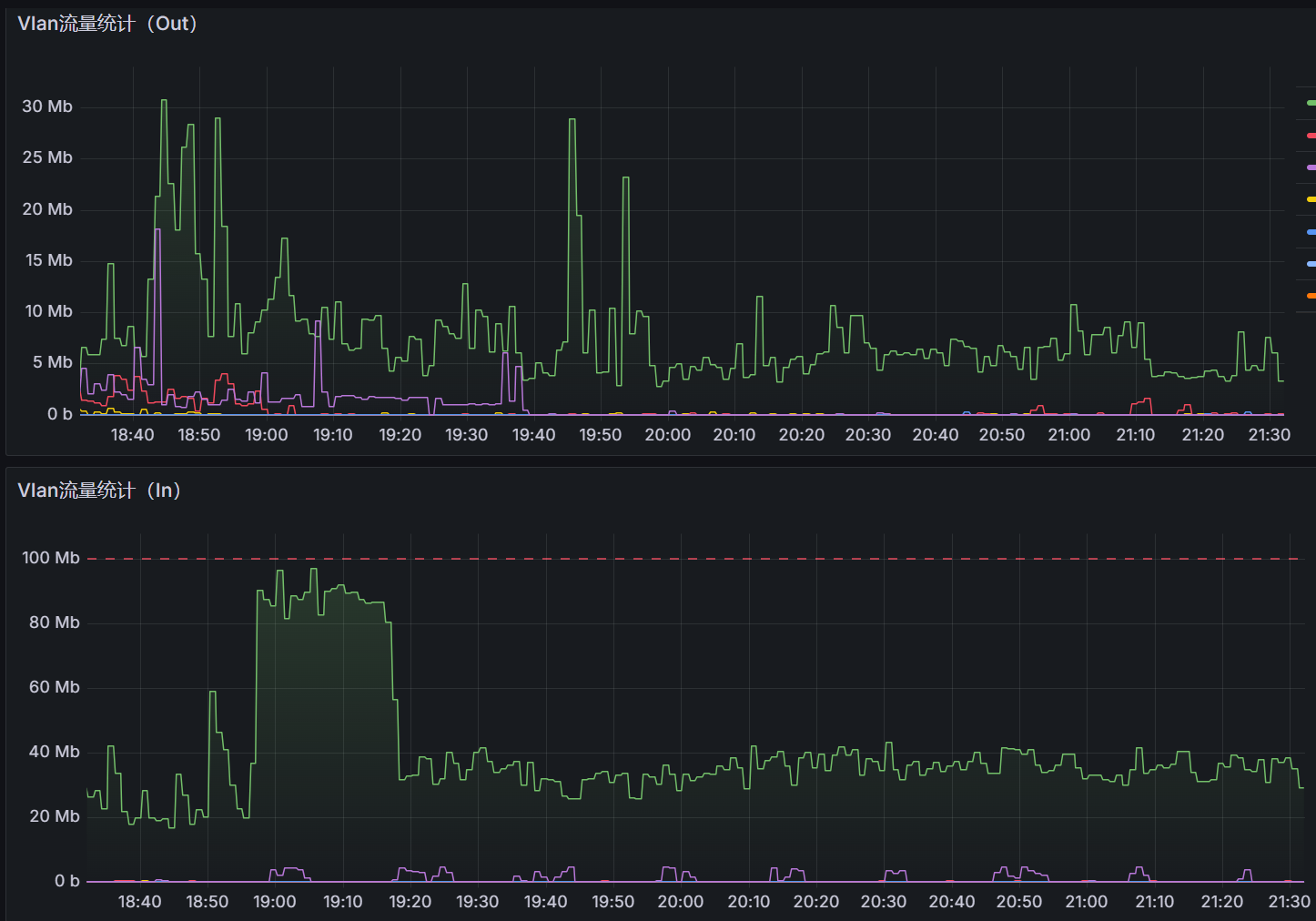

grafana效果

• 指标：irate(hh3cdot1qVlanStatisticOutTotalBytes[5m])*8,irate(hh3cdot1qVlanStatisticInTotalBytes[5m])*8
