磁盘管理

内容目录

磁盘概述

什么是磁盘

大多数人对硬盘都不陌生，一块小小的硬盘里，就可以存储海量的照片音乐和电影，尤其是我们喜爱的各类动作片。但如此小的空间，是如何储存那么多信息的呢？

每个硬盘中心都是一摞高速运转的圆盘，在圆盘上附着的一圈金属颗粒，每个金属颗粒都有自己的磁化程度，主要用于储存0和1

在数据写入时，硬盘的磁头开始通电，周围会产生磁场，数据在磁场的作用下转变成电流，使磁盘的金属颗粒磁化，从而将信息记录在圆盘上

由海量颗粒组成的信息，就是我们存在硬盘里的数据。

磁盘物理结构

什么是盘片

硬盘一般有一个或多个盘片，每个盘片可以有两面，即第一个盘片的正面为0面，反面为1面然后依次类推

什么是磁道

每个盘片的盘面在出厂的时候被划分出了多个同心圆环，数据就存储在这样的同心圆环上面，我们将这样的圆环称为磁道track，每个盘面可以划分多个磁道，但肉眼不可见

什么是扇区

在硬盘出厂时会对磁盘进行一次低格，其实就是在每个磁道划分为若干个弧段，每个弧段就是一个扇区sector。扇区是硬盘上存储的物理单位，现在每个扇区可存储512字节数据已经成了业界的约定

什么是柱面

柱面实际就是我们抽象出来的一个逻辑概念，简单来说就是处于同一个垂直区域的磁道称为柱面，即各盘面上面相同位置磁道的集合。这样数据如果存储到相同半径磁道上的同一扇区，这样可以实现并行读取，主要是减少磁头寻道时间。

什么是磁头

读取磁盘磁道上面金属块，主要负责读或写入数据

磁盘的接口类型

IDE-SCSI

IDE，scsi（已经被淘汰）

sata-sas

sata III与sas

接口类型	接口速率	盘片转速	写入速度	应用场景
SATA III	6Gbps/s	7.5k/s	300MB/s	个人
SAS	8Gbps/s~12Gbps/s	15k/s	300MB/s~600MB/s	企业

MSATA-M2

= MSATA与M.2

MSATA接口是专门为超级笔记本而设计的
M.2是inter推出的一种替代MSATA新的接口规范
M.2接口相比MSATA接口有两方面的优势
- 速度优势
- 体积优势

M.2接口类型	支持接口类型	兼容性	读取速度	写入速度
socket2	sata、pci-e x2	几乎主板都支持	700MB/s	550MB/s
socket3	pci-e x4	需要检查主板是否支持	4GB/s

磁盘命名

物理服务器

真实物理服务器

设备名称	分区信息	设备类型
/dev/sda	/dev/sda1	第一块物理磁盘的第一个分区
/dev/sdb	/dev/sdb2	第二块物理磁盘的第二个分区
/dev/sdd	/dev/sdd4	第四块物理磁盘的第四个分区

虚拟服务器

设备名称	分区信息	设备类型
/dev/vda	/dev/vda1	第一块虚拟磁盘的第一个分区
/dev/vdb	/dev/vdb2	第二块虚拟磁盘的第二个分区
/dev/vdc	/dev/vdc3	第四块虚拟磁盘的第三个分区

分区管理

为什么要分区

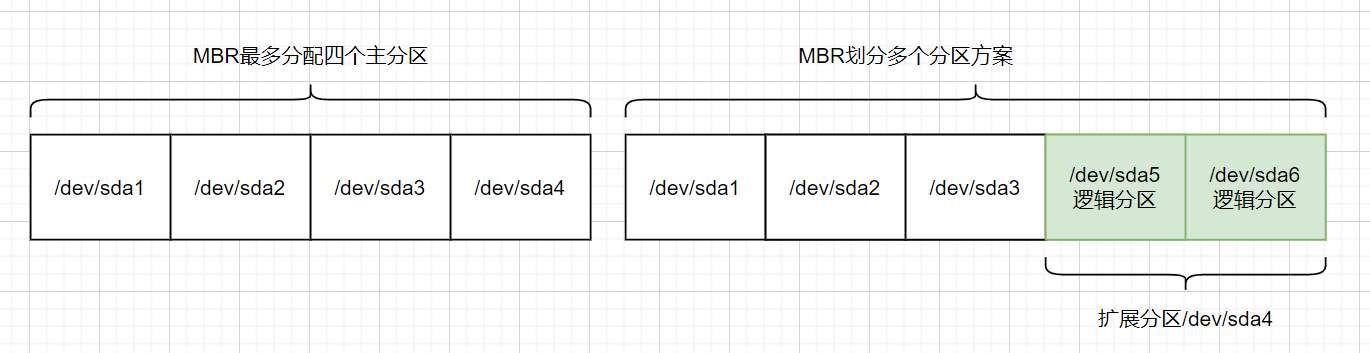

分区是为了便于数据分门别类的存储，分区有MBR、GPT两种方式
分区表：（记录分区的编号、每个编号从哪个扇区开始，到哪个扇区结束）
- MBR：主引导记录，用来找到磁盘上的操作系统，并且引导启动（0磁道，1扇区，512字节）
  1.446字节：boot loader
  2.64字节：存储分区表，每16字节表示一个分区，最多四个“主分区”（主分区+扩展分区）
  3.2字节：结束位
- GPT：新型的分区表，GPT支持分配128个主分区
  注意：MBR与GPT之间不能互转，会导致数据丢失

file

fdisk分区工具

fdisk # manipulate disk partition table

fdisk仅支持分配小于2TB的磁盘(MBR)
- 查看当前设备fdisk -l List the partition tables for the specified devices and then exit
- 对设备进行分区fdisk /dev/sdb
分区命令
- m：显示帮助
- n：创建新分区
- d：删除分区
- p：查看分区
- w：保存分区
- q：退出
分区案例：
- 案例1：分配4个分区（4P）
- 案例2：分配5个分区（1P+1E+4L）
- 案例3：分配6个分区（3P+1E+3L）

gdisk分区工具

gdisk Interactive GUID partition table (GPT) manipulator

gdisk支持分配大于2TB的磁盘
- 查看当前设备gdisk -l device
- 对设备进行分区 gdisk /dev/sdb
分区命令
- ？：显示帮助
- n：创建新分区
- p：打印分区
- w：保存分区
- q：退出
分区案例：
- 案例1：分配4个分区（4P）
- 案例2：分配5个分区（5P）
- 案例3：分配6个分区（6P）

mkfs格式化系统

mkfs # build a Linux filesystem

mkfs命令用于格式化硬盘，类似于将房子装修成3室一厅，还是2室一厅
- -b：设定数据区块占用空间大小，目前支持1024、2048、4096 bytes每个块
- -t,--type(Specify the type of filesystem to be built)用来指定什么类型的文件系统，可以是ext4、xfs
提示：
- 分区工具，可以针对整块磁盘，或者单个分区进行格式化操作
- 一般情况下建议，不要直接格式化使用整个磁盘，要分区后再格式化，头部有预留空间；但是又建议对整个磁盘只划分一个分区。（建议对整个磁盘格式化直接使用）
- blockdev --getbsz /dev/vda查看块大小

1.使用mkfs命令，格式化整个硬盘
mkfs.ext4 /dev/sdb

2.使用mkfs命令，格式化磁盘的某个分区

mkfs.xfs /dev/sdb1

3.使用mkfs命令指定一个数据块的大小

mkfs.xfs -b size=1024 /dev/sdb2

挂载管理

当需要使用磁盘空间时，需要准备一个目录作为挂载点，然后使用mount命令与该设备进行关联

临时挂载mount

mount # mount a filesystem

通过mount进行挂载，但重启将会失效。我们称为临时生效
- -t,--types(is used to indicate the filesystem type)
- -a,--all(Mount all filesystems (of the given types) mentioned in fstab)
- -o,--options(ro、rw)

1.挂载磁盘设备

mkdir /db1
mount -t xfs /dev/sdb1 /db1

2.挂载磁盘设备，设置参数为仅可读

mkdir /db2
mount -t xfs -o ro /dev/sdb2 /db2
touch /db2/new_file
touch:cannot touch '/db2/new_file':Read-only file system

临时卸载umount

如果不想使用，可以使用umount [device|directory]进行临时卸载
- -l：强制卸载

1.卸载入口目录示例

umount /db1

2.卸载设备方式示例

umount /dev/sdb1

3.如碰到无法正常卸载情况处理

umount /db1
umount:/db1: device is busy.
(In some cases useful info about processes that use
the device is found by lsof(8) or fuser(1))
# 如上情况解决办法有2种，1.切换至其他目录 2.强制卸载
umount -l /db1

永久挂载fstab

如果需要实现永久挂载，则需要将挂载相关信息写入/etc/fstab配置文件中实现

永久挂载配置

配置文件规范：设备名称|挂载的入口目录|文件系统类型|挂载参数|是否备份|是否检查
- 1.获取设备名称，或者获取设备UUID,blkid # locate/print block device attributes
- 2.手动临时挂载测试
- 3.写入/etc/fstab配置文件
- 4.使用mount -a检查是否存在错误

1.获取设备名称，或设备的UUID

blkid | grep "sdb1"
/dev/sdb1: UUID="2de1527e-09c2-4cb7-8d79-0d974bd6d0fb" TYPE="xfs"

2.手动挂载测试

mount UUID="2de1527e-09c2-4cb7-8d79-0d974bd6d0fb" /db1

3.写入/etc/fstab测试

# 手动编写
vim /etc/fstab
UUID=2de1527e-09c2-4cb7-8d79-0d974bd6d0fb /db1 xfs defaults 0 0
# 自动实现
blkid | grep /dev/vda1 | awk -F '"' '{print $2}' | sed -r 's#(.*)#\1 /db1 xfs defaults 0 0#g' >> /etc/fstab
blkid | grep /dev/vda1 | awk -F '"' '{print $2}' | sed -r 's#$# /db1 xfs defaults 0 0#' | sed -r 's/^/UUID=/' >> /etc/fstab

4.加载/etc/fstab配置文件，同时检测是否存在语法错误

mount -a

云平台扩容虚机硬盘的容量后，执行xfs_growfs /dev/sda 刷新xfs文件系统容量

配置文件/etc/fstab

/etc/fstab配置文件格式
- 第一列：指定需要挂载的设备。设备名称：/dev/sdb1，设备ID：UUID
- 第二列：挂载的入口目录
- 第三列：文件系统类型。xfs、ext4类型
- 第四列：挂载参数
  async/sync：使用同步或者异步方式存储数据。默认async
  user/nouser：是否允许普通用户使用mount命令挂载。默认nouser
  exec/noexe：是否允许可执行文件执行。默认exec
  suid/nosuid：是否允许存在suid属性的文件。默认suid
  auto/noauto：执行mount -a命令时，此文件系统是否被主动挂载。默认auto
  rw/ro：是否以只读或者读写模式进行挂载。默认rw
  default：具有rw,suid,dev,exec,auto,nouser,async等参数
- 第五列：是否要备份数据。0：不做备份，1：每天进行备份操作，2：不定日期的进行备份操作
- 第六列：开机是否检验扇区
  0：不要检验磁盘死否有坏道
  1：检验
  2：校验（当1级别检验完成之后进行2级别检验）

虚拟磁盘SWAP

什么是SWAP

swap分区在系统的物理内存不够时，将硬盘中的一部分空间供当前运行的程序使用

为什么需要SWAP

当物理内存不够时会随机kill占用内存的进程，从而产生oom临时使用swap可以解决

SWAP基本应用

1.创建分区，并格式化为swap分区

mkswap # set up a Linux swap area

fdisk /dev/sdb
# 格式化为swap
mkswap /dev/sdb

2.查看当前swap分区大小

free # Display amount of free and used memory in the system

free -m # Display the amount of memory in megabytes.
              total        used        free      shared  buff/cache   available
Mem:           7963         641        5628          93        1693        6930
Swap:          4095           0        4095

扩展swap分区

swapon # enable/disable devices and files for paging and swapping

扩展swap分区，使用swapon命令
- swapon device：将某个磁盘大小添加到swap分区中
- swapon -a,--all：添加所有swap分区

mkswap /dev/sdb1
swapon /dev/sdb1
free -m

缩小swap分区

缩小swap分区，使用swapoff命令
- swapoff device：关闭某个磁盘的swap分区
- swapoff -a,--all：关闭所有swap分区

swapoff /dev/sdb1
free -m

文件系统

文件系统的作用

用户无法直接与硬件进行交互，那如果需要申请100G磁盘空间，怎么办？
为了简化磁盘使用的过程，操作系统提供了一个辅助系统FS（文件系统）

文件系统的类型

windows：fat32、ntfs
linux：ext2、ext3、ext4、xfs、vfat、ntfs-3g

文件系统结构

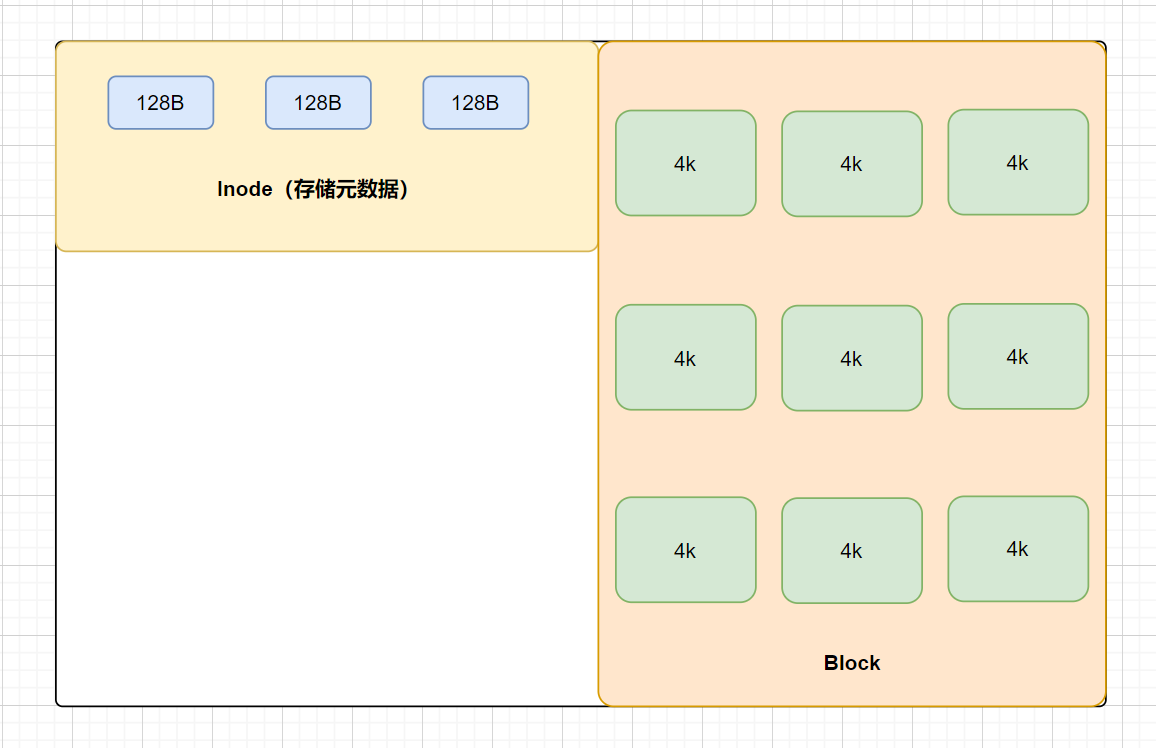

磁盘被划分为两大存储区域，一类是存储元数据inode，一类是存储真实数据data block
- inode划分了很多inode block，每个block块为128B
- data划分了很多data block，每个block块为4K
如下图所示：磁盘在存储文件时，至少占用一个inode、与一个block

file

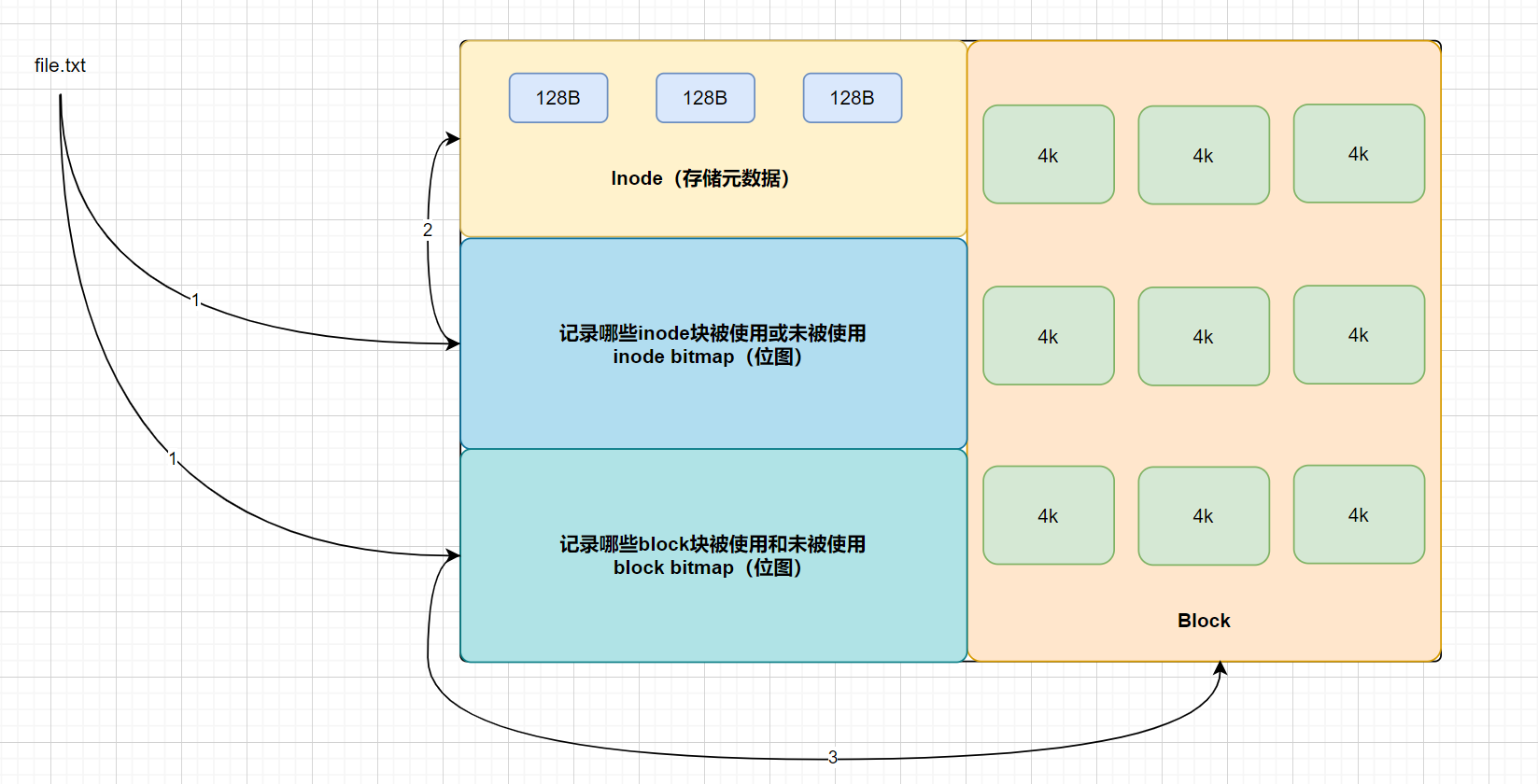

目前有个1T的磁盘设备，那么它被格式化后会被划分为几千万个4K的block块，那如何从这么多block块中定位到哪个是可用的，哪个是不可用的呢
如果进行全盘扫描，一次要扫描几千万个block块，需要花费很长的时间，有什么办法可以解决
- inode bitmap：inode位图
- block bitmap：block位图

file

文件删除原理
- 首先删除目录下的文件名称，然后将inode、block的bitmap状态修改为可用状态，但文件并没有真正的被删除，还有恢复的可能性，而一旦有新的数据写入，将其覆盖，数据才算真正的删除
文件移动原理
- 仅仅将文件名称从一个目录移动到另一个目录下面，并不会修改其inode和block

文件系统故障修复

在linux系统中，为了增加系统性能，通常系统会将一些数据先写入内存中，然后再刷新至磁盘中
万一公司服务器突然断电或者其他未知原因，再次启动后，会造成文件系统错误

1.使用xfs_repair修复文件系统
xfs_repair /dev/sdc1
2.如出现修复失败，可采用强制修复，但可能会造成部分数据丢失
xfs_repair -L /dev/sdc1

逻辑卷lvm

为何要用lvm

当刚开始安装linux系统时，往往不能确定每个分区使用的空间大小，只能凭经验分配不科学
- 如果分区设置的过大，就浪费了磁盘空间
- 如果分区设置的过小，就会导致空间不够
如何希望分配的空间过大或过小，都能动态调整，则需要使用lvm逻辑卷

什么是lvm

LVM是logical volume manager逻辑卷管理的简写，它是对磁盘分区管理的一种机制
LVM优点：
- LVM可以创建和管理逻辑卷，而不是直接使用物理硬盘
- LVM可以弹性的管理逻辑卷的扩大缩小，操作简单，而不损坏已存储的数据
- LVM可以随意将新的硬盘添加到LVM，以直接扩展已经存在的逻辑卷
LVM缺点：
- LVM如果有一个磁盘损坏，整个LVM都坏了，LVM只有动态扩展作用
- 解决办法：用RAID+LVM，既有冗余又有动态扩展

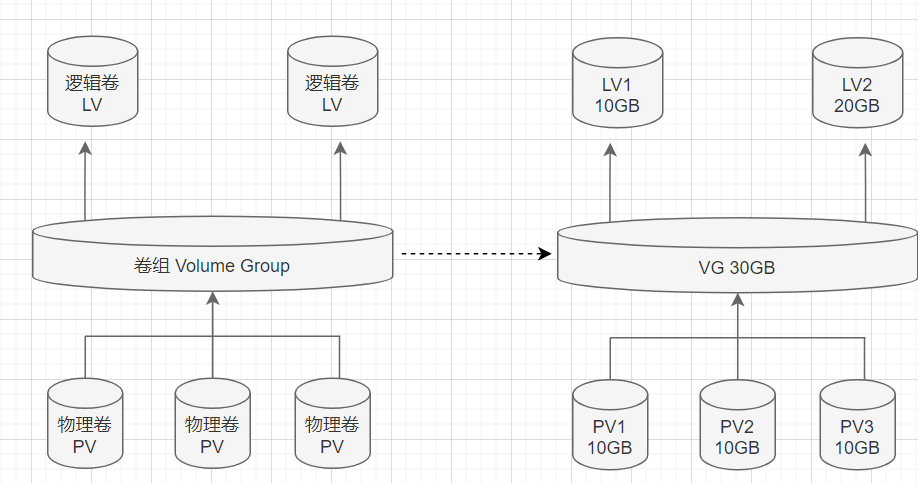

lvm相关术语

物理卷（PV）：将常规的磁盘通过pvcreate命令对其进行初始化，形成了物理卷。（面粉）
卷组（VG）：把多个物理卷组成一个逻辑的整体，这样卷组的大小就是多个盘之和。（大面团）
逻辑卷（LV）：从卷组划分需要的空间大小出来，用户仅需要对其格式化然后即可挂载使用。（切成馒头）
基本单元（PE）：分配的逻辑大小的最小单元，默认4MB，假设分配100MB的空间，则需要创建25个PE

file

lvm配置实践

环境与思路

1.准备三块物理磁盘，建议在虚拟机关闭状态添加，以便更好的实验
2.创建物理卷，将普通磁盘转换为物理卷
3.创建卷组，将物理卷加入到卷组中
4.在卷组中划分逻辑卷，然后挂载使用

创建物理卷

1.将磁盘转换为物理卷，并加入pv

pvcreate # initialize a disk or partition for use by LVM

pvcreate /dev/sdb
Physical volume "/dev/sdb" successfully created.

2.检测pv创建情况

pvs # report information about physical volumes

pvs
PV         VG     Fmt  Attr PSize   PFree
/dev/vda2  centos lvm2 a--  <39.00g    0

创建卷组

1.创建名为datavg的卷组，然后将物理卷加入进卷组

vgcreate datavg /dev/sdb
Volume group "datavg" successfully created

2.检查卷组（发现存在一个PV卷）

vgs
VG     #PV #LV #SN Attr   VSize   VFree
centos   1   2   0 wz--n- <39.00g    0

创建逻辑卷

1.分配datavg的逻辑卷，-n指定逻辑卷名称，-L指定逻辑卷大小

lvcreate # create a logical volume in an existing volume group

lvcreate -L 100M -n lv1 datavg
Logic volume "lv1" created.

2.检查逻辑卷lvs/lvscan

lvscan
ACTIVE            '/dev/centos/swap' [4.00 GiB] inherit
ACTIVE            '/dev/centos/root' [<35.00 GiB] inherit

挂载使用

1.格式化逻辑卷

mkfs.xfs /dev/datavg/lv1

2.创建目录并挂载

df # report file system disk space usage
-h,--human-readable(print sizes in human readable format)
-i,--inodes(list inode information instead of block usage)

mkdir /lv1
mount /dev/datavg/lv1 /lv1/
df -h

lvm卷组管理

扩大卷组

1.准备新的磁盘转换为pv，然后检查卷组当前的大小

pvcreate /dev/sdc
vgs

2.使用vgextend扩展卷组

vgextend datavg /dev/sdc
Volume group "datavg" successfully exttended

3.再次检查，发现卷组已经扩大。vgs

缩减卷组

假设想移除/dev/sdb磁盘，建议先将sdb磁盘数据先迁移到sdc磁盘，然后再移除
注意：同一卷组的磁盘才可以进行在线迁移

1.检查当前卷组vg中pv使用情况。pvs

2.pvmove # move physical extents在线数据迁移，将sdb的数据迁移至sdc

pvmove /dev/sdb
/dev/sdb:Moved:100.00%

3.检查是否将sdb数据迁移至sdc。pvs

4.从卷组中移除sdb磁盘

vgreduce datavg /dev/sdb
Removed "/dev/sdb" from volume group "datavg"

lvm逻辑卷管理

扩展逻辑卷组

扩展逻辑卷组：取决于vg卷中是否还有剩余的容量
注意扩展逻辑卷不能超过卷组vg的总大小

1.扩展lv逻辑卷，增加800M分配给逻辑卷

lvextend -L +800M /dev/datavg/lv1
# 也可以选择分配卷组中多少百分比给逻辑卷
lvextend -l +50%FREE /dev/datavg/lv1

2.扩展逻辑卷后需要更新fs文件系统

xfs_growfs /dev/datavg/lv1  # xfs文件格式扩容
resize2fs /dev/datavg/lv1  # ext文件格式扩容

缩小逻辑卷

1.卸载挂载点 umount /lv1

2.使用lvreduce调整lv大小为1G

lvreduce -L 1G /dev/datavg/lv1

3.重新挂载分区

mount -t xfs /dev/datavg/lv1 /lv1

删除逻辑卷

1.先卸载挂载点，然后再移除逻辑卷

umount /dev/datavg/lv1
lvremove /dev/datavg/lv1

2.删除vg

vgremove datavg

3.删除pv

pvremove /dev/sdb
pvremove /dev/sdc

磁盘阵列RAID

什么是RAID

RAID简称磁盘阵列，那什么是阵列
古代打仗时会对士兵进行排兵布阵，其目的在于提高士兵的整体的作战能力，而不是某个士兵的战斗力
那么回到磁盘中，我们可以将多块盘组合进行排列，提供磁盘的整体读写能力和冗余能力，通常我们将其称为磁盘阵列

为什么需要RAID

1.提升读写能力：在RAID中，可以让很多磁盘同时传输数据，因为多块磁盘在逻辑上感觉是一个磁盘，所以使用RAID可以达到单个磁盘的几倍、几十倍甚至上百倍的速率
2.保证数据安全：硬盘非常的脆弱，它经常会坏掉，所以有了RAID。它的目的是将好多个硬盘组合在一起，就是坏掉一块盘，也不影响服务器对外提供服务，保证磁盘高可用
RAID可以预防数据丢失，但不能百分百保证数据不丢，所以在使用RAID的同时还需要备份数据

实现RAID的几种模式

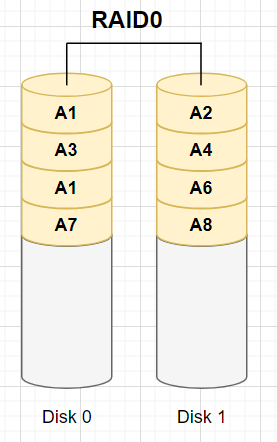

RAID0

RAID0条带卷，最少两块盘。读写性能好，但没有容错机制。坏一块磁盘数据全丢
- 磁盘空间使用率：100%，成本低
- 读性能：N x 单块磁盘的读性能
- 写性能：N x 单块磁盘的写性能
- 冗余：无，任何一块磁盘损坏都将导致数据不可用
- 应用场景：无状态服务（web）

file

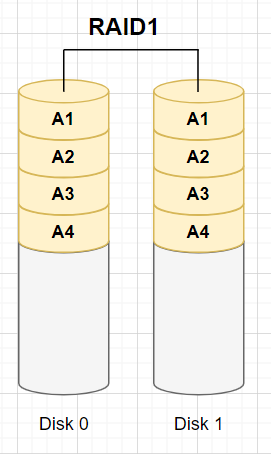

RAID1

RAID1镜像卷，写入性能一般、读取性能快、有容错机制，但磁盘有50%浪费
- 磁盘空间使用率：50%成本较高
- 读性能：N x 单块磁盘的读性能
- 写性能：1 x 单块磁盘的写性能
- 冗余：在这一对镜像盘中有一块磁盘可以使用，那么无影响
- 应用场景：系统盘

file

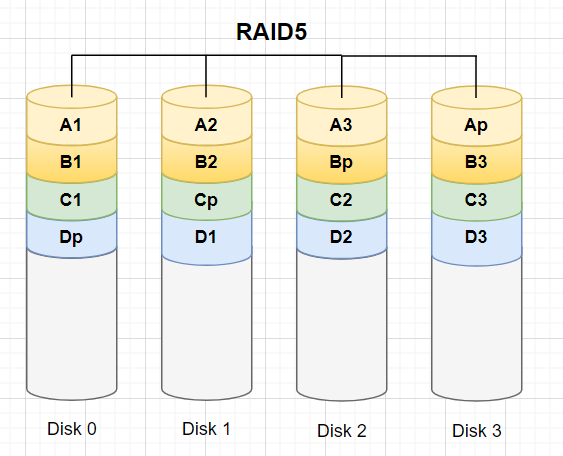

RAID5

RAID5校验卷，至少3块相同大小的盘，并且只允许坏一块盘，有效空间（N-1），读写速度快。坏掉一块盘，读的性能会下降
- 磁盘空间利用率：（N-1），即只浪费一块磁盘用于奇偶校验
- 读性能：（N-1）x单块磁盘的读性能，接近RAID0的读性能
- 写性能：（N-1）x单块磁盘的写性能，写入数据需要做校验值；性能会下降
- 冗余：只允许一块磁盘损坏；修复时间会比较长，修复过程中可能会出现其他盘损坏
- 应用场景：常规选择（all）

file

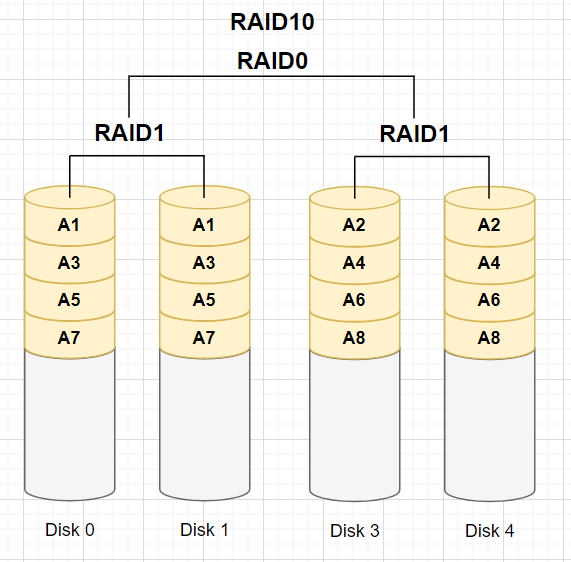

RAID10

RAID10，先做RAID1，再做RAID0
- 磁盘空间利用率：50%
- 读性能
- 写性能
- 冗余：只要一对镜像盘中有一块磁盘可以使用就没问题
- 用用场景：数据（DB）

file

实现RAID的方式

硬RAID

硬RAID使用硬件阵列卡，在安装操作系统之前进入bios配置

软RAID

软RAID通过操作系统软件来实现，性能远不如硬RAID，仅测试效果

磁盘概述

什么是磁盘

磁盘物理结构

什么是盘片

什么是磁道

什么是扇区

什么是柱面

什么是磁头

磁盘的接口类型

IDE-SCSI

sata-sas

MSATA-M2

磁盘命名

物理服务器

分区管理

为什么要分区

fdisk分区工具

gdisk分区工具

mkfs格式化系统

挂载管理

临时挂载mount

临时卸载umount

永久挂载fstab

永久挂载配置

配置文件/etc/fstab

虚拟磁盘SWAP

什么是SWAP

为什么需要SWAP

SWAP基本应用

扩展swap分区

缩小swap分区

文件系统

文件系统的作用

文件系统的类型

文件系统结构

文件系统故障修复

逻辑卷lvm

为何要用lvm

什么是lvm

lvm相关术语

lvm配置实践

环境与思路

创建物理卷

创建卷组

创建逻辑卷

挂载使用

lvm卷组管理

扩大卷组

缩减卷组

lvm逻辑卷管理

扩展逻辑卷组

缩小逻辑卷

删除逻辑卷

磁盘阵列RAID

什么是RAID

为什么需要RAID

实现RAID的几种模式

RAID0

RAID1

RAID5

RAID10

实现RAID的方式

硬RAID

软RAID

留言

撰写回覆或留言 取消回复

归档

撰写回覆或留言取消回复
